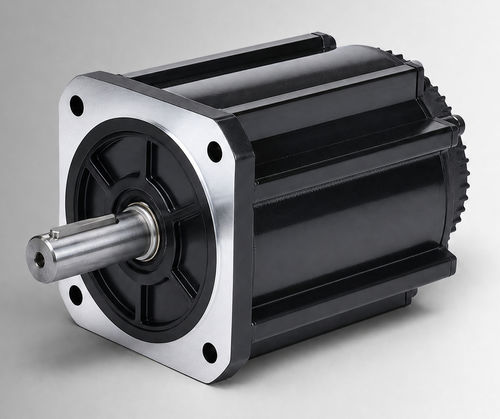

Motor brushless CW180BLBT-15015-L3-H

DCBLDC48 V

Descripción general
El CW180BLBT-15015-L3-H es un motor BLDC con carcasa de 180 mm, 2350 W, 48 V CC, que entrega 15 N·m a 1500 rpm. Diseñado para evaluación OEM e integración en sistemas para accionamientos de bombas electrohidráulicas, funciones móviles y actualizaciones desde motores con escobillas; también apto para equipos industriales compactos y accionamientos auxiliares cuando se confirmen las condiciones de instalación y ambientales del proyecto.

Aspectos clave

• Potencia nominal: 2350 W
• Tensión nominal: 48 V CC
• Par nominal: 15 N·m a 1500 rpm
• Corriente nominal: 59±10% Arms

Especificaciones eléctricas y mecánicas

• Potencia nominal: 2350 W
• Tensión nominal: 48 V CC
• Par nominal: 15 N·m
• Velocidad nominal: 1500 rpm
• Corriente nominal: 59±10% Arms
• Tamaño de marco: 180 mm
• Constante de par: 0.25±10% N·m/A
• Inercia del rotor: 60±10% kg·m² × 10⁻⁴
• Back EMF: 15.3±10% V/krpm
• Inductancia de línea: no especificada; tolerancia ±10%
• Resistencia de línea: no especificada; tolerancia ±10%
• Longitud cuerpo (L): 170 mm
• Longitud con freno (LB): 264 mm
• Peso: 14.5/32 kg
• Número de pieza: CW180BLBT-15015-L3-H

Opciones y protección ambiental

• Retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
• Temperatura de funcionamiento: -20 a 40 °C (opción -40 a 40 °C)
• Humedad: 20% a 80% HR (sin condensación)
• Altitud: <1000 m (reducción por encima de los rangos indicados)
• Grado de protección: IP54 (IP65 opcional)

Aplicaciones

• Accionamientos de bombas electrohidráulicas
• Funciones de trabajo en equipos móviles
• Actualizaciones desde motores con escobillas
• Accionamientos auxiliares en equipos industriales compactos

Pedido
Número de pieza: CW180BLBT-15015-L3-H. Consulte al proveedor para plazo de entrega, opción de codificador 2500 líneas, variante IP65 y requisitos de integración por proyecto.
