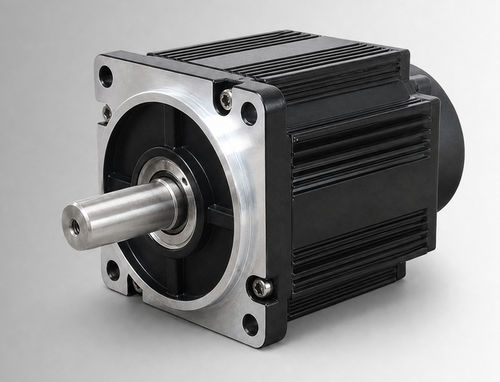

Motor brushless CW110BLBT-06020-L5-H

DCBLDC72 V

Resumen del producto
El CW110BLBT-06020-L5-H es un motor brushless DC con bastidor de 110 mm de alto rendimiento, nominal 1250 W, 72 VDC, 6 N·m a 2000 rpm. Está pensado para evaluación OEM e integración de sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles, proyectos de actualización desde motores con escobillas y para equipos industriales compactos o accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales para la aplicación.

Puntos clave

• Potencia nominal: 1250 W
• Tensión nominal: 72 VDC
• Par nominal: 6 N·m a 2000 rpm
• Corriente nominal: 22±10% Arms
• Tamaño de bastidor: 110 mm
• Protección: IP54 (IP65 opcional)

Especificaciones eléctricas y mecánicas
Potencia nominal — 1250 W
Tensión nominal — 72 VDC
Par nominal — 6 N·m
Velocidad nominal — 2000 rpm
Corriente nominal — 22±10% Arms
Tamaño de bastidor — 110 mm
Constante de par — 0,27±10% N·m/A
Inercia del rotor — 10,9±10% kg·m² × 10⁻⁴
Back EMF — 16,5±10% V/krpm
Inductancia de línea — No especificada; tolerancia ±10%
Resistencia de línea — No especificada; tolerancia ±10%
Longitud del cuerpo (L) — 156 mm
Longitud del cuerpo con freno (LB) — 193 mm
Peso — 6,36 / 8,47 kg
Elemento de retroalimentación (opcional) — Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC 500 V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800 VAC / 1 s / 5 mA
Entorno de funcionamiento — Temperatura: -20 a 40 °C (opcional -40 a 40 °C); Humedad: 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducir rendimiento si se exceden temperatura o altitud indicadas)
Clase de protección — IP54 (IP65 opcional)
Número de pieza — CW110BLBT-06020-L5-H

Diagramas mecánicos y de rendimiento
Dibujo mecánico: estructura estándar 110 mm (imagen).
Curvas par-velocidad: gráfico par-velocidad del producto (imagen).

Especificaciones técnicas

• Potencia nominal: 1250 W
• Tensión nominal: 72 VDC
• Par nominal: 6 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 22±10% Arms
• Tamaño de bastidor: 110 mm
• Constante de par: 0,27±10% N·m/A
• Inercia del rotor: 10,9±10% kg·m² × 10⁻⁴
• Back EMF: 16,5±10% V/krpm
• Inductancia de línea: No especificada; tolerancia ±10%
• Resistencia de línea: No especificada; tolerancia ±10%
• Longitud del cuerpo (L): 156 mm
• Longitud del cuerpo con freno (LB): 193 mm
• Peso: 6,36 / 8,47 kg
• Elemento de retroalimentación (opcional): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de funcionamiento: Temperatura -20 a 40 °C (opcional -40 a 40 °C); Humedad 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducir rendimiento si se excede)
• Clase de protección: IP54 (IP65 opcional)
• Número de pieza: CW110BLBT-06020-L5-H
