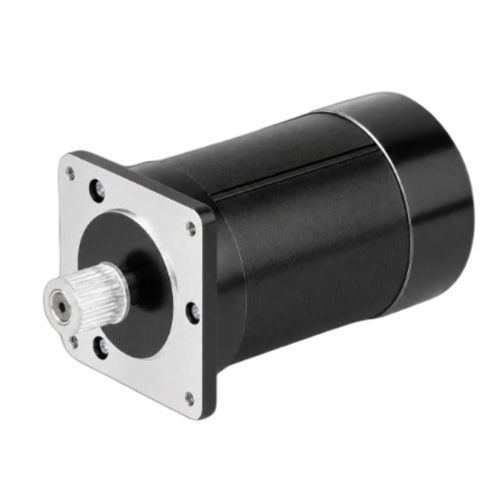

Motor DC CW57BLMA94-157L430-00

de corriente continuatrifásicobrushless

Descripción general
El CW57BLMA94-157L430-00 es un motor DC sin escobillas (brushless) trifásico de 57 mm (NEMA 23) que entrega 157 W a 48 ±10% VDC y una velocidad nominal de 750 RPM. Diseñado para automatización industrial, robótica y sistemas de control de movimiento de precisión, ofrece tamaño compacto y alta densidad de par.

Puntos destacados

• Potencia nominal: 157 W
• Tensión de alimentación: 48 ±10% VDC
• Par nominal: 2 N·m a 750 RPM (par máx. 3 N·m)
• Tamaño de carcasa 57 mm (NEMA 23), 4 polos, 3 fases
• Diseño brushless para bajo mantenimiento y control suave

Especificaciones rápidas

• Potencia nominal: 157 W
• Tensión nominal: 48 ±10% VDC
• Velocidad nominal: 750 RPM
• Par nominal: 2 N·m
• Corriente nominal: 4,5 A
• Tamaño: 57 mm (NEMA 23)

Especificaciones eléctricas
Polos: 4
Fases: 3
Tensión nominal: 48 ±10% VDC
Potencia nominal: 157 W
Velocidad nominal: 750 RPM
Par nominal: 2 N·m
Corriente nominal: 4,5 A
Velocidad máxima: 750 RPM
Par máximo: 3 N·m
Constante de tensión: 9,5 ±5% V/kRPM
Resistencia de línea: 1,01 ±5% Ω (20°C)
Inductancia de línea: 2,7 ±10% mH
Resistencia de aislamiento: 100 MΩ (500 VDC)
Clase de aislamiento: B (130°C)
Peso: 1,8 kg
Relación de reducción: 1:4
Tamaño de carcasa: 57 mm (NEMA 23)
Número de pieza: CW57BLMA94-157L430-00

Materiales adicionales
Se proporcionan plano mecánico y curva par-velocidad para referencia de montaje, dimensiones y rendimiento.

Especificaciones técnicas

• Modelo / Número de pieza: CW57BLMA94-157L430-00
• Tamaño de carcasa: 57 mm (NEMA 23)
• Potencia nominal: 157 W
• Tensión nominal: 48 ±10% VDC
• Velocidad nominal: 750 RPM
• Par nominal: 2 N·m
• Par máximo: 3 N·m
• Corriente nominal: 4,5 A
• Polos: 4
• Fases: 3
• Constante de tensión: 9,5 ±5% V/kRPM
• Resistencia de línea: 1,01 ±5% Ω (20°C)
• Inductancia de línea: 2,7 ±10% mH
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Clase de aislamiento: B (130°C)
• Peso: 1,8 kg
• Relación de reducción: 1:4
