Motor DC CW57BLMA54-100L2100-04
3 fasesbrushlessBLDC

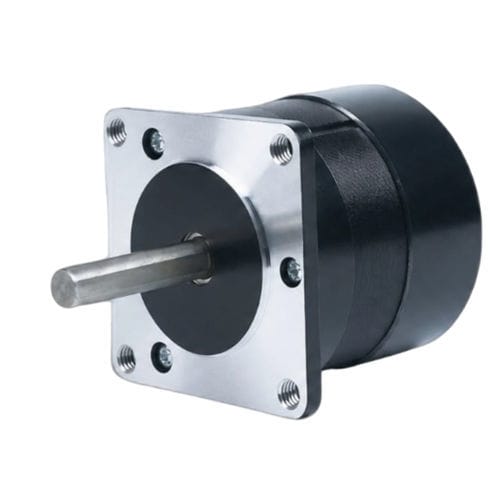

Motor DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - 3 fases / brushless / BLDC
Motor DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - 3 fases / brushless / BLDC
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, brushless, BLDC
Voltaje
24 V
Configuración
NEMA 23
Número de polos
4 polos
Aplicaciones
para aplicaciones industriales, para la robótica
Potencia

0,1 kW
(0,14 hp)

Intensidad

10 A

Par

Máx.: 0,19 Nm
(0,140137 ft.lb)

Mín.: 0,096 Nm
(0,070806 ft.lb)

Velocidad de rotación

Máx.: 15.000 rpm
(94.247,7796 rad.min-1)

Mín.: 10.000 rpm
(62.831,8531 rad.min-1)

Diámetro

57 mm
(2,24 in)

Descripción

Descripción del producto
El CW57BLMA54-100L2100-04 es un motor DC sin escobillas 3 fases de 57 mm (NEMA 23) con potencia nominal de 100 W, alimentado a 24 ±10% VCC y velocidad nominal de 10000 RPM. Diseñado para automatización industrial, robótica y control de movimiento de precisión donde se exige tamaño compacto y rendimiento predecible.

Aspectos clave
  • Potencia nominal: 100 W
  • Tensión de alimentación: 24 ±10% VCC
  • Par nominal: 0,096 N·m a 10000 RPM
  • Tamaño de marco: 57 mm (NEMA 23)
  • Diseño sin escobillas 3 fases para un movimiento suave y controlable


Fichas resumen
Potencia nominal: 100 W
Tensión nominal: 24 ±10% VCC
Velocidad nominal: 10000 RPM
Par nominal: 0,096 N·m
Corriente nominal: 10 A
Tamaño de marco: 57 mm (NEMA 23)

Especificaciones eléctricas
  • Polos: 4
  • Fases: 3
  • Tensión nominal: 24 ±10% VCC
  • Potencia nominal: 100 W
  • Velocidad nominal: 10000 RPM
  • Par nominal: 0,096 N·m
  • Corriente nominal: 10 A
  • Velocidad máxima: 15000 RPM
  • Par máximo: 0,19 N·m
  • Constante de tensión: 1,5 ±5% Vrms/KRPM
  • Resistencia de línea: 0,19 ±5% Ω (20℃)
  • Inductancia de línea: 0,22 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130℃)
  • Peso: 0,8 kg


Mecánica y rendimiento
Se suministra un plano mecánico y una curva par‑velocidad para la serie BLDC de 57 mm, con dimensiones y datos de rendimiento específicos del modelo CW57BLMA54-100L2100-04 para facilitar la integración y el diseño del sistema.

características / especificaciones técnicas
  • Modelo / Referencia: CW57BLMA54-100L2100-04
  • Serie: 57BLMA Series
  • Tamaño de marco: 57 mm (NEMA 23)
  • Potencia nominal: 100 W
  • Tensión nominal: 24 ±10% VCC
  • Velocidad nominal: 10000 RPM (nominal)
  • Velocidad máxima: 15000 RPM
  • Par nominal: 0,096 N·m
  • Par máximo: 0,19 N·m
  • Corriente nominal: 10 A
  • Fases: 3 (brushless 3 fases)
  • Polos: 4
  • Constante de tensión: 1,5 ±5% Vrms/KRPM
  • Resistencia de línea: 0,19 ±5% Ω (20℃)
  • Inductancia de línea: 0,22 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130℃)
  • Peso: 0,8 kg
