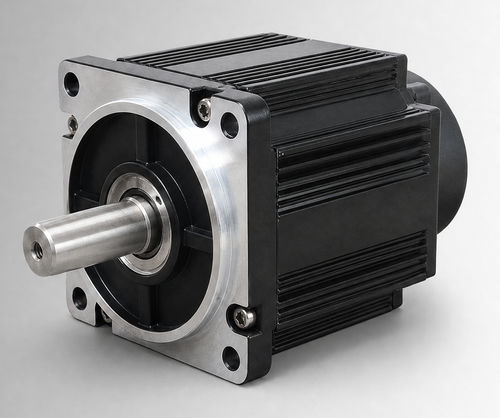

Motor DC CW110BLBT-07530-L9-H

BLDC144 Vcon freno

Descripción del producto

CW110BLBT-07530-L9-H es un motor brushless DC (BLDC) con bastidor de 110 mm, 2350 W a 144 VDC, que entrega 7,5 N·m a 3000 rpm. Diseñado para evaluación OEM e integración de sistemas, es adecuado para accionamientos electrohidráulicos, funciones móviles, equipos industriales compactos y accionamientos auxiliares cuando se validan voltaje, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales.

Puntos destacados

• Potencia nominal: 2350 W
• Tensión nominal: 144 VDC
• Par nominal: 7,5 N·m @ 3000 rpm
• Corriente nominal: 19±10% Arms

Especificaciones rápidas (resumen) Potencia nominal: 2350 W
Tensión nominal: 144 VDC
Par nominal: 7,5 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 19±10% Arms
Tamaño de marco: 110 mm

Especificaciones eléctricas y mecánicas

• Constante de par: 0,39±10% N·m/A
• Inercia del rotor: 10,9±10% ×10⁻⁴ kg·m²
• FEM inversa (Back EMF): 24±10% V/krpm
• Longitud cuerpo (L): 156 mm; con freno (LB): 193 mm
• Peso: 6,36 kg (sin freno) / 8,47 kg (con freno)

Aplicaciones e integración Casos de uso: accionamientos electrohidráulicos, actuadores para maquinaria móvil y actualizaciones desde motores de corriente continua con escobillas. Verificar compatibilidad eléctrica, ciclo de trabajo, montaje e límites ambientales (temperatura, humedad, altitud) en el diseño.

Opciones y conformidad

• Retroalimentación: sensores Hall magnéticos o Hall + codificador incremental de 2500 líneas (opcional)
• Protección: IP54 estándar (IP65 opcional)
• Aislamiento: Clase F; resistencia de aislamiento DC500V >20 MΩ; rigidez dieléctrica 800 VAC/1s/5 mA
• Entorno operativo: -20 a 40°C (opcional -40 a 40°C), humedad 20–80% HR (sin condensación), altitud <1000 m (reducción de prestaciones fuera de rango)
• N.º de pieza: CW110BLBT-07530-L9-H
