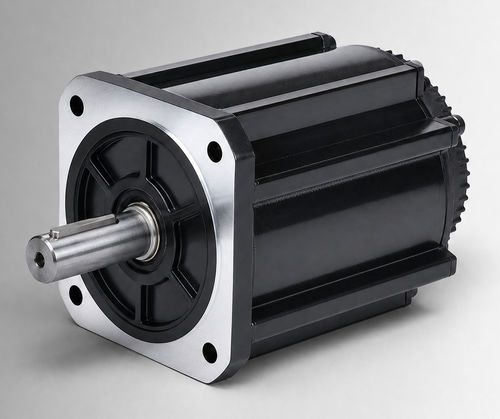

Motor brushless CW180BLBT-19020-L6-H

DCBLDC96 V

Descripción del producto
El CW180BLBT-19020-L6-H es un motor brushless de corriente continua con carcasa de 180 mm, nominal 4000 W, 96 VDC, 19 N·m a 2000 rpm. Está destinado a evaluaciones OEM e integración de sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas; puede valorarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Aspectos destacados

• Potencia nominal: 4000 W
• Tensión nominal: 96 VDC
• Par nominal: 19 N·m a 2000 rpm
• Corriente nominal: 50±10% Arms

Especificaciones rápidas

• Tamaño del bastidor: 180 mm
• Velocidad nominal: 2000 rpm
• Constante de par: 0.38±10% N·m/A
• Inercia del rotor: 90±10% kg·m² × 10⁻⁴
• FEM inversa: 23±10% V/krpm
• Clase de protección: IP54 (IP65 opcional)

Especificaciones eléctricas y mecánicas (tabla)
Parámetro — Valor
Potencia nominal — 4000 W
Tensión nominal — 96 VDC
Par nominal — 19 N·m
Velocidad nominal — 2000 rpm
Corriente nominal — 50±10% Arms
Tamaño del bastidor — 180 mm
Constante de par — 0.38±10% N·m/A
Inercia del rotor — 90±10% kg·m² × 10⁻⁴
FEM inversa — 23±10% V/krpm
Inductancia de línea — No especificada; tolerancia ±10%
Resistencia de línea — No especificada; tolerancia ±10%
Longitud del cuerpo (L) — 226 mm
Longitud con freno (LB) — 319 mm
Peso — 22.7 kg (sin freno) / 34 kg (con freno)
Elemento de retroalimentación (opción) — Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800 VAC / 1 s / 5 mA
Entorno de funcionamiento — Temperatura: -20 a 40°C (−40 a 40°C opcional); Humedad: 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducir rendimiento si se exceden temperatura/altitud indicadas)
Clase de protección — IP54 (IP65 opcional)
Número de pieza — CW180BLBT-19020-L6-H

Gráficos mecánicos y de rendimiento
Se proporcionan dibujos mecánicos y curvas par-velocidad para las configuraciones estándar de 180 mm y con refrigeración por ventilador, para apoyar la evaluación del rendimiento.

Especificaciones técnicas

• Modelo / Número de pieza: CW180BLBT-19020-L6-H
• Tamaño del bastidor: 180 mm
• Potencia nominal: 4000 W
• Tensión nominal: 96 VDC
• Par nominal: 19 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 50±10% Arms
• Constante de par: 0.38±10% N·m/A
• Inercia del rotor: 90±10% kg·m² × 10⁻⁴
• FEM inversa: 23±10% V/krpm
• Inductancia / resistencia de línea: no especificadas (tolerancia ±10%)
• Longitud del cuerpo (L): 226 mm; con freno (LB): 319 mm
• Peso: 22.7 kg (sin freno) / 34 kg (con freno)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de funcionamiento: -20 a 40°C (−40 a 40°C opcional); humedad 20%–80% HR sin condensación; altitud < 1000 m (reducir si se excede)
• Clase de protección: IP54 (IP65 opcional)
