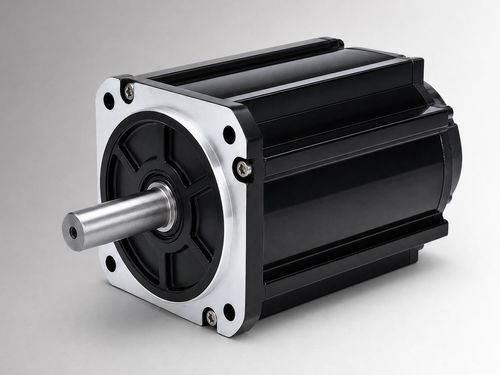

Motor brushless CW130BLBT-05030-L1-H

DCde corriente continuaBLDC

Descripción general
CW130BLBT-05030-L1-H es un motor DC brushless con carcasa de 130 mm, 1550 W, 24 VDC, 5 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores DC con escobillas. También puede emplearse en equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de servicio, interfaz de instalación y condiciones ambientales del proyecto.

Puntos clave

• Potencia nominal 1550 W
• Tensión nominal 24 VDC
• Par nominal 5 N·m a 3000 rpm
• Corriente nominal 76±10% Arms

Especificaciones eléctricas y mecánicas

• Potencia nominal: 1550 W
• Tensión nominal: 24 VDC
• Par nominal: 5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 76±10% Arms
• Tamaño de carcasa: 130 mm
• Constante de par: 0,06±10% N·m/A
• Inercia del rotor: 12±10% kg·m² × 10⁻⁴
• EMF inversa: 3,9±10% V/krpm
• Inductancia de línea: 0,027±10% mH
• Resistencia de línea: 0,014±10% Ω
• Longitud del cuerpo (L): 119 mm; Longitud con freno (LB): 166 mm
• Peso: 6 / 7,8 kg

Especificaciones técnicas

• Elemento de realimentación (opción): Hall magnético o Hall + encoder incremental de 2500 líneas
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de funcionamiento: Temperatura -20 a 40 °C (opcional -40 a 40 °C); Humedad 20–80 % HR (sin condensación); Altitud por debajo de 1000 m (reducción por encima)
• Grado de protección: IP54 (IP65 opcional)
• Número de pieza: CW130BLBT-05030-L1-H
