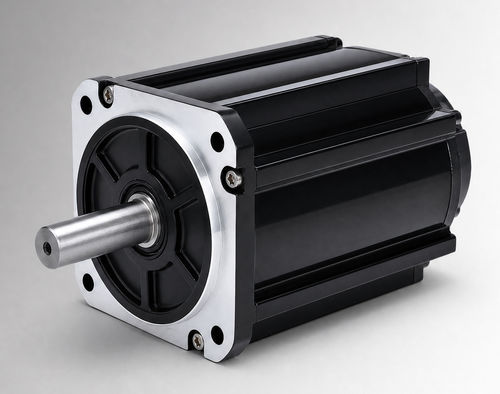

Motor brushless CW130BLBT-05030-L5-H

DCBLDC72 V

Descripción del producto
El CW130BLBT-05030-L5-H es un motor brushless DC con carcasa de 130 mm, 1550 W, 72VDC y 5 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas para accionamientos de bombas electro-hidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas. También apto para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de servicio, interfaz de instalación y condiciones ambientales del proyecto.

Aspectos destacados

• Potencia nominal: 1550 W
• Tensión nominal: 72VDC
• Par nominal: 5 N·m a 3000 rpm
• Corriente nominal: 26±10% Arms

Especificaciones rápidas

• Potencia nominal: 1550 W
• Tensión nominal: 72VDC
• Par nominal: 5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 26±10% Arms
• Tamaño de marco: 130mm

Especificaciones eléctricas y mecánicas
Potencia nominal — 1550 W
Tensión nominal — 72VDC
Par nominal — 5 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 26±10% Arms
Tamaño de marco — 130mm
Constante de par — 0.20±10% N·m/A
Inercia del rotor — 12±10% kg·m² × 10⁻⁴
FEM inversa — 11.8±10% V/krpm
Inductancia de línea — No especificada; tolerancia ±10%
Resistencia de línea — No especificada; tolerancia ±10%
Longitud del cuerpo (L) — 119 mm
Longitud con freno (LB) — 166 mm
Peso — 6/7.8 kg
Elemento de retroalimentación (opción) — Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800VAC/1s/5mA
Entorno de funcionamiento — Temperatura: -20 a 40°C (-40 a 40°C opcional); Humedad: 20% a 80% RH (sin condensación); altitud por debajo de 1000 m (reducción por encima de rangos indicados)
Clase de protección — IP54 (IP65 opcional)
Número de pieza — CW130BLBT-05030-L5-H

Dibujos mecánicos y gráficas

• Dibujo mecánico — Estructura estándar 130mm (imagen disponible)
• Dibujo mecánico — Estructura 130mm refrigerada por ventilador (imagen disponible)
• Características par-velocidad (imagen disponible)

Especificaciones técnicas

• Potencia nominal: 1550 W
• Tensión nominal: 72VDC
• Par nominal: 5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 26±10% Arms
• Tamaño de marco: 130mm
• Longitud del cuerpo (L): 119 mm
• Longitud con freno (LB): 166 mm
• Peso: 6/7.8 kg
• Constante de par: 0.20±10% N·m/A
• FEM inversa: 11.8±10% V/krpm
• Inercia del rotor: 12±10% kg·m² × 10⁻⁴
• Clase de protección: IP54 (IP65 opcional)
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Opciones de retroalimentación: Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
• Número de pieza: CW130BLBT-05030-L5-H
