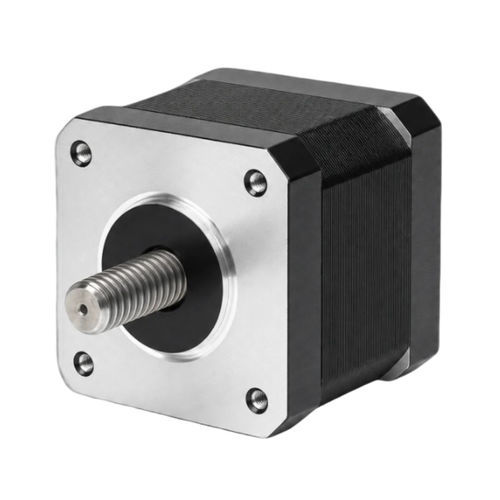

Motor brushless CW42BLB38-26L240-03

DCtrifásico24 V

Resumen
El CW42BLB38-26L240-03 es un motor brushless DC trifásico en carcasa de 42 mm (NEMA 17) para automatización industrial, robótica y control de movimiento de precisión. Potencia nominal 26 W con alimentación 24 VDC ±10% y velocidad nominal de 4000 RPM.

Puntos clave

• Potencia nominal 26 W
• Tensión de alimentación 24 VDC ±10%
• Par nominal 63 mN·m a 4000 RPM
• Carcasa 42 mm (NEMA 17)
• Diseño brushless trifásico para movimiento preciso y uniforme

Especificaciones resumidas
Potencia nominal: 26 W
Tensión nominal: 24 VDC ±10%
Velocidad nominal: 4000 RPM
Par nominal: 63 mN·m
Corriente nominal: 1,7 A
Carcasa: 42 mm (NEMA 17)
Velocidad máxima: 4800 RPM
Par máximo: 200 mN·m

Especificaciones eléctricas (seleccionadas)
Polos: 8 Polos
Fases: 3
Constante de tensión: 3,4 Vrms/kRPM
Resistencia de línea: 1,5 ±5% Ω (20°C)
Inductancia de línea: 0,6 ±10% mH
Resistencia de aislamiento: 100 MΩ @ 500 V
Clase de aislamiento: B (130°C)
Temperatura de funcionamiento: -20 ~ +50 °C
Inercia rotacional: 24 g·cm²
Número de pieza: CW42BLB38-26L240-03

Notas
Incluye plano mecánico y curva par-velocidad específicos del modelo CW42BLB38-26L240-03.

Especificaciones técnicas

• Número de pieza: CW42BLB38-26L240-03
• Carcasa: 42 mm (NEMA 17)
• Potencia nominal: 26 W
• Tensión nominal: 24 VDC ±10%
• Velocidad nominal: 4000 RPM
• Par nominal: 63 mN·m
• Corriente nominal: 1,7 A
• Velocidad máxima: 4800 RPM
• Par máximo: 200 mN·m
• Polos: 8
• Fases: 3
• Constante de tensión: 3,4 Vrms/kRPM
• Resistencia de línea: 1,5 ±5% Ω (20°C)
• Inductancia de línea: 0,6 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 V
• Clase de aislamiento: B (130°C)
• Temperatura de funcionamiento: -20 ~ +50 °C
• Inercia rotacional: 24 g·cm²
