Motor BLDC CW110BLBT-04030-L6-H
96 VIP65IP54

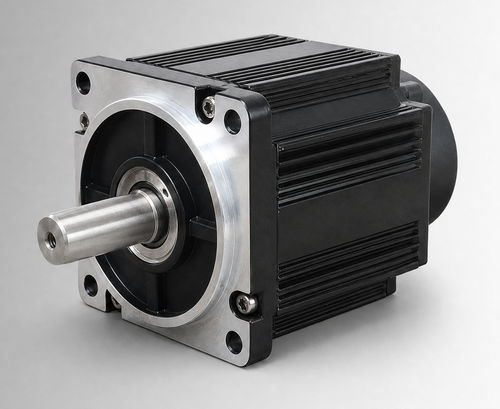

Motor BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Motor BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Motor BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54 - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
BLDC
Voltaje
96 V
Índice de protección
IP54, IP65
Otras características
con codificador integrado
Potencia

1,25 kW
(1,7 hp)

Intensidad

Mín.: 13,5 A

Máx.: 16,5 A

Par

4 Nm
(2,950249 ft.lb)

Velocidad de rotación

3.000 rpm
(18.849,5559 rad.min-1)

Diámetro

110 mm
(4,33 in)

Temperatura de funcionamiento

Mín.: -20 °C
(-4 °F)

Máx.: 40 °C
(104 °F)

Descripción

Descripción del producto
CW110BLBT-04030-L6-H es un motor sin escobillas de corriente continua (BLDC) con carrocería de 110 mm, nominal 1250 W, 96 VCC, 4 N·m a 3000 rpm. Está pensado para evaluación OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas. El motor puede también considerarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen la tensión del proyecto, perfil de carga, ciclo de servicio, interfaz de instalación y condiciones ambientales.

Aspectos principales
  • Potencia nominal: 1250 W
  • Tensión nominal: 96 VCC
  • Par nominal: 4 N·m a 3000 rpm
  • Corriente nominal: 15±10% Arms

Especificaciones rápidas
Potencia nominal — 1250 W
Tensión nominal — 96 VCC
Par nominal — 4 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 15±10% Arms
Tamaño de carcasa — 110 mm

Ficha técnica
Identificador de la ficha: CW110BLBT-04030-L6-H (ficha disponible para descarga en la página del producto).

Dibujo mecánico
Dibujo mecánico proporcionado para la estructura estándar de 110 mm (ver página del producto).

Curva par-velocidad
Curva par-velocidad disponible para el producto (ver página del producto).

Especificaciones técnicas
  • Potencia nominal: 1250 W
  • Tensión nominal: 96 VCC
  • Par nominal: 4 N·m
  • Velocidad nominal: 3000 rpm
  • Corriente nominal: 15±10% Arms
  • Tamaño de carcasa: 110 mm
  • Constante de par: 0.24±10% N·m/A
  • Inercia del rotor: 7.7±10% kg·m² × 10⁻⁴
  • FEM inversa (Back EMF): 16±10% V/krpm
  • Inductancia de línea: No especificada; tolerancia ±10%
  • Resistencia de línea: No especificada; tolerancia ±10%
  • Longitud del cuerpo (L): 126 mm
  • Longitud con freno (LB): 171 mm
  • Peso: 4.14/6.25 kg
  • Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental de 2500 líneas (opcional)
  • Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
  • Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
  • Entorno de funcionamiento: Temperatura -20 a 40°C (opción -40 a 40°C); Humedad 20% a 80% HR (sin condensación); Altitud inferior a 1000 m (reducción fuera de rango)
  • Clase de protección: IP54 (IP65 opcional)
  • Número de pieza: CW110BLBT-04030-L6-H
