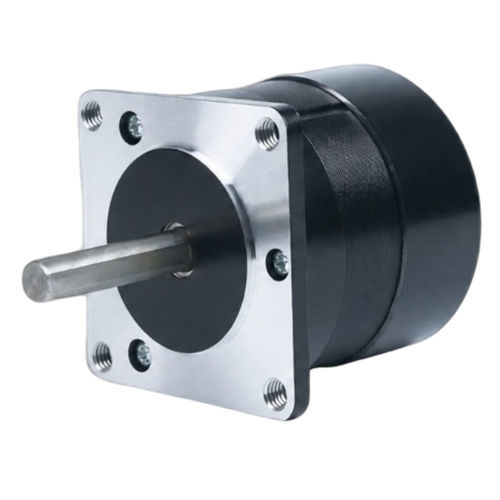

Motor DC CW57BLMA54-100L2100-02

3 fasesBLDC240 V

Descripción general del producto
El CW57BLMA54-100L2100-02 es un motor DC sin escobillas trifásico de 57 mm (NEMA 23) diseñado para automatización industrial, robótica y aplicaciones de control de movimiento de precisión. Valores nominales: 100 W, alimentación 24 ±10% VDC, velocidad nominal 10000 rpm y par nominal 0.096 N·m.

Aspectos clave

• Potencia nominal: 100 W
• Tensión de alimentación: 24 ±10% VDC
• Par nominal: 0.096 N·m a 10000 rpm
• Tamaño de carcasa: 57 mm (NEMA 23)
• Diseño trifásico sin escobillas para funcionamiento suave

Especificaciones rápidas

• Potencia nominal: 100 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 10000 rpm
• Par nominal: 0.096 N·m
• Corriente nominal: 10 A
• Tamaño de carcasa: 57 mm (NEMA 23)

Especificaciones eléctricas (tabla)
Polos: 4
Fases: 3
Tensión nominal: 24 ±10% VDC
Potencia nominal: 100 W
Velocidad nominal: 10000 rpm
Par nominal: 0.096 N·m
Corriente nominal: 10 A
Velocidad máxima: 15000 rpm
Par máximo: 0.19 N·m
Constante de tensión: 1.5 ±5% Vrms/KRPM
Resistencia de línea: 0.3 ±5% Ω (20°C)
Inductancia de línea: 0.23 ±10% mH
Resistencia de aislamiento: 100MΩ @ 500VDC
Clase de aislamiento: B (130°C)
Peso: 0.9 kg
Tamaño de carcasa: 57 mm (NEMA 23)
Número de pieza: CW57BLMA54-100L2100-02

Gráficos mecánicos y de rendimiento
El plano mecánico y la curva par-velocidad están disponibles para este modelo (el plano muestra dimensiones y fijaciones; la curva muestra el par en función de la velocidad).

Especificaciones técnicas

• Carcasa: 57 mm (NEMA 23)
• Potencia: 100 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 10000 rpm
• Velocidad máxima: 15000 rpm
• Par nominal: 0.096 N·m
• Par máximo: 0.19 N·m
• Corriente nominal: 10 A
• Polos: 4
• Fases: 3
• Constante de tensión: 1.5 ±5% Vrms/KRPM
• Resistencia de línea: 0.3 ±5% Ω (20°C)
• Inductancia de línea: 0.23 ±10% mH
• Aislamiento: 100 MΩ @ 500 VDC, Clase B (130°C)
• Peso: 0.9 kg
• Número de pieza: CW57BLMA54-100L2100-02
