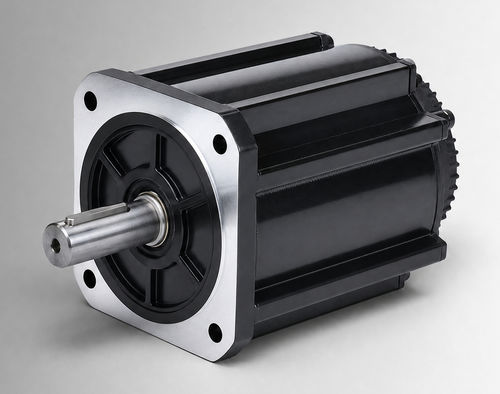

Motor DC CW180BLBT-19020-L9-H

brushless144 Vcon freno

Descripción del producto
CW180BLBT-19020-L9-H es un motor DC sin escobillas de carcasa 180 mm de alta potencia, con 4000 W, 144 VDC, 19 N·m a 2000 rpm. Está diseñado para evaluación OEM e integración en sistemas para aplicaciones como accionamientos de bombas electrohidráulicas, funciones móviles y actualizaciones desde motores de corriente continua con escobillas. También puede evaluarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales del proyecto.

Puntos clave

• Potencia nominal 4000 W
• Tensión nominal 144 VDC
• Par nominal 19 N·m a 2000 rpm
• Corriente nominal 34±10% Arms

Dibujos mecánicos y datos
Se suministran dibujos mecánicos y curvas par-velocidad para las configuraciones estándar de 180 mm y las refrigeradas por ventilador para facilitar la integración mecánica y la verificación del rendimiento.

Características / especificaciones técnicas

• Potencia nominal: 4000 W
• Tensión nominal: 144 VDC
• Par nominal: 19 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 34±10% Arms
• Tamaño de carcasa: 180 mm
• Constante de par: 0,56±10% N·m/A
• Inercia del rotor: 90±10% kg·m² × 10^-4
• FEM inversa (Back EMF): 34±10% V/krpm
• Inductancia de línea: no especificada; tolerancia ±10%
• Resistencia de línea: no especificada; tolerancia ±10%
• Longitud del cuerpo (L): 226 mm
• Longitud con freno (LB): 319 mm
• Peso: 22.7/34 kg
• Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de funcionamiento: Temperatura -20 a 40°C (-40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducción de potencia si se exceden los rangos)
• Clase de protección: IP54 (IP65 opcional)
• Número de pieza: CW180BLBT-19020-L9-H
