Motor DC CW57BLMA94-167L240-01
3 fasesBLDC24 V

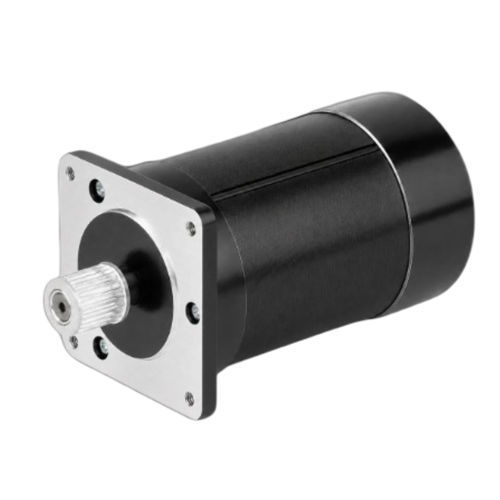

Motor DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3 fases / BLDC / 24 V
Motor DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3 fases / BLDC / 24 V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, BLDC
Voltaje
24 V
Configuración
NEMA 23
Número de polos
4 polos
Otras características
de alta precisión
Potencia

0,17 kW
(0,23 hp)

Intensidad

9,5 A

Par

Máx.: 0,8 Nm
(0,59005 ft.lb)

Mín.: 0,4 Nm
(0,295025 ft.lb)

Velocidad de rotación

Máx.: 4.500 rpm
(28.274,3339 rad.min-1)

Mín.: 4.000 rpm
(25.132,7412 rad.min-1)

Diámetro

57 mm
(2,24 in)

Descripción

Descripción del producto
El CW57BLMA94-167L240-01 es un motor brushless DC trifásico de 57 mm (NEMA 23) diseñado para automatización industrial, robótica y control de movimiento de precisión. Potencia nominal 167 W, alimentación 24 ±10% VDC, velocidad nominal 4000 RPM y par nominal 0,4 N·m.

Puntos destacados
  • Potencia nominal: 167 W
  • Tensión de alimentación: 24 ±10% VDC
  • Par nominal: 0,4 N·m a 4000 RPM
  • Tamaño de bastidor: 57 mm (NEMA 23)
  • Diseño brushless trifásico para movimiento controlado

Valores resumidos
  • Potencia nominal: 167 W
  • Tensión nominal: 24 ±10% VDC
  • Velocidad nominal: 4000 RPM
  • Par nominal: 0,4 N·m
  • Corriente nominal: 9,5 A
  • Tamaño: 57 mm (NEMA 23)

Especificaciones eléctricas
  • Pólos: 4
  • Fases: 3
  • Tensión nominal: 24 ±10% VDC
  • Potencia nominal: 167 W
  • Velocidad nominal: 4000 RPM
  • Par nominal: 0,4 N·m
  • Corriente nominal: 9,5 A
  • Velocidad máxima: 4500 RPM
  • Par máximo: 0,8 N·m
  • Constante de tensión: 3,4 ±5% V/kRPM
  • Resistencia de línea: 0,15 ±5% Ω (20°C)
  • Inductancia de línea: 0,35 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130°C)
  • Peso: 1 kg
  • Tamaño: 57 mm (NEMA 23)
  • Referencia: CW57BLMA94-167L240-01

Recursos adicionales en la página
Disponible plano mecánico e imágenes de la curva par‑velocidad para la serie de motores BLDC de 57 mm.

Especificaciones técnicas
  • Pólos: 4
  • Fases: 3
  • Potencia nominal: 167 W
  • Tensión nominal: 24 ±10% VDC
  • Velocidad nominal: 4000 RPM
  • Par nominal: 0,4 N·m
  • Corriente nominal: 9,5 A
  • Velocidad máxima: 4500 RPM
  • Par máximo: 0,8 N·m
  • Constante de tensión: 3,4 ±5% V/kRPM
  • Resistencia de línea: 0,15 ±5% Ω (20°C)
  • Inductancia de línea: 0,35 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130°C)
  • Peso: 1 kg
  • Tamaño: 57 mm (NEMA 23)
  • Referencia: CW57BLMA94-167L240-01
