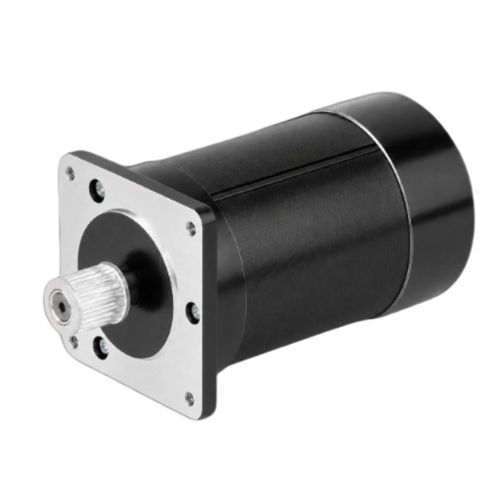

Motor brushless CW57BLMA94-167L240-00

DCtrifásico24 V

Descripción del producto
El CW57BLMA94-167L240-00 es un motor DC sin escobillas (3 fases) de 57 mm (NEMA 23) diseñado para automatización industrial, robótica y control de movimiento de precisión. Valores nominales: 167 W de potencia, 24 ±10% VDC de tensión nominal y 4000 RPM de velocidad nominal.

Puntos destacados

• Potencia nominal: 167 W
• Tensión de alimentación: 24 ±10% VDC
• Par nominal: 0,4 N·m a 4000 RPM
• Tamaño de carcasa: 57 mm (NEMA 23)
• Diseño DC sin escobillas de 3 fases para un funcionamiento suave y controlable

Valores resumidos
Potencia nominal: 167 W
Tensión nominal: 24 ±10% VDC
Velocidad nominal: 4000 RPM
Par nominal: 0,4 N·m
Corriente nominal: 9,5 A
Tamaño de carcasa: 57 mm (NEMA 23)

Recursos complementarios
Se proporcionan el plano mecánico y la curva par-velocidad para la serie de motores BLDC de 57 mm. Los archivos corresponden al CW57BLMA94-167L240-00 (plano mecánico y curva par-velocidad).

Características / especificaciones técnicas

• Polos: 4
• Fases: 3
• Tensión nominal: 24 ±10% VDC
• Potencia nominal: 167 W
• Velocidad nominal: 4000 RPM
• Par nominal: 0,4 N·m
• Corriente nominal: 9,5 A
• Velocidad máxima: 4500 RPM
• Par máximo: 0,8 N·m
• Constante de tensión: 3,4 ±5% V/kRPM
• Resistencia de línea: 0,15 ±5% Ω (20°C)
• Inductancia de línea: 0,35 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B (130°C)
• Peso: 1 kg
• Tamaño de carcasa: 57 mm (NEMA 23)
• N.º de pieza: CW57BLMA94-167L240-00
