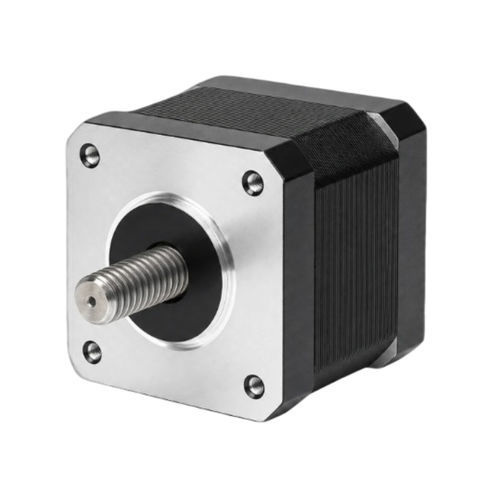

Motor DC CW42BLB38-26L240-02

3 fasesBLDC24 V

Descripción del producto
El CW42BLB38-26L240-02 es un motor DC brushless de 3 fases en formato 42 mm (NEMA 17). Proporciona 26 W de potencia nominal con alimentación de 24 ±10% VDC, velocidad nominal de 4000 RPM y par nominal de 0,063 Nm. Diseñado para automatización industrial, robótica y control de movimiento de precisión.

Puntos clave

• Potencia nominal: 26 W
• Tensión de alimentación: 24 ±10% VDC
• Par nominal: 0,063 Nm a 4000 RPM
• Formato: 42 mm (NEMA 17)
• Diseño brushless trifásico, 8 polos
• Velocidad máxima: 4800 RPM; Par máximo: 0,2 Nm
• Corriente nominal: 1,5 A; Peso: 0,3 kg

Especificaciones eléctricas

• Referencia: CW42BLB38-26L240-02
• Potencia nominal: 26 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 4000 RPM
• Par nominal: 0,063 Nm
• Corriente nominal: 1,5 A
• Velocidad máxima: 4800 RPM
• Par máximo: 0,2 Nm
• Constante de tensión: 3,4 ±5% V/kRPM
• Resistencia de línea: 1,5 ±5% Ω (20°C)
• Inductancia de línea: 0,9 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B (130°C)
• Polos: 8; Fases: 3
• Peso: 0,3 kg

Mecánica y rendimiento
El plano mecánico y la curva par‑velocidad están disponibles para el modelo CW42BLB38-26L240-02. Montaje habitual en frente NEMA 17 con opciones de eje estándar. Consultar la hoja de datos para detalles de conexión, dimensiones del eje y límites térmicos/operativos.

Aplicaciones

• Automatización industrial y equipos de ensamblaje
• Robótica colaborativa e industrial
• Sistemas de posicionamiento y control de movimiento de precisión
• Pequeños accionamientos para embalaje y transportadores

Información de pedido
Indicar la referencia CW42BLB38-26L240-02 al realizar el pedido y confirmar tensión de alimentación, conector y opciones de eje con el proveedor.
