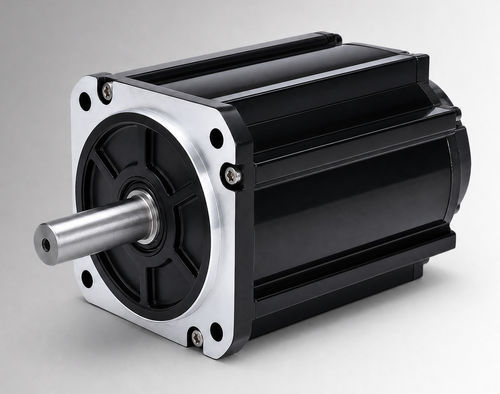

Motor brushless CW130BLBT-15020-L6-H

DCBLDC96 V

Resumen del producto
El CW130BLBT-15020-L6-H es un motor sin escobillas de corriente continua (BLDC) con bastidor de 130 mm, nominal 3150 W, 96 VDC, 15 N·m a 2000 rpm. Está pensado para evaluación OEM e integración en sistemas para accionamientos de bombas electro-hidráulicas, funciones móviles, proyectos de actualización desde motores con escobillas y equipos industriales compactos, previa verificación de tensión, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales.

Puntos clave

• Potencia nominal 3150 W
• Tensión nominal 96 VDC
• Par nominal 15 N·m a 2000 rpm
• Corriente nominal 48±10% Arms
• Tamaño de bastidor: 130 mm

Datos rápidos

• N.º de pieza: CW130BLBT-15020-L6-H
• Tamaño de bastidor: 130 mm
• Velocidad nominal: 2000 rpm
• Corriente nominal: 48±10% Arms
• Longitud cuerpo (L): 166 mm; con freno (LB): 221 mm
• Peso: 11 kg / 12,8 kg (variantes)

Especificaciones eléctricas y mecánicas

• Potencia nominal: 3150 W
• Tensión nominal: 96 VDC
• Par nominal: 15 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 48±10% Arms
• Constante de par: 0,31±10% N·m/A
• Inercia del rotor: 17±10% kg·m² × 10⁻⁴
• FEM inversa (Back EMF): 18,9±10% V/krpm
• Inductancia/resistencia de línea: no especificadas; tolerancia ±10%
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Clase de protección: IP54 (IP65 opcional)
• Entorno de uso: -20 a 40 °C (opcional -40 a 40 °C); humedad 20–80% HR sin condensación; altitud <1000 m (reducción de rendimiento fuera de rangos)

Dibujos y curvas disponibles

• Dibujo mecánico — estructura estándar 130 mm
• Dibujo mecánico — estructura 130 mm con refrigeración por ventilador
• Curvas par-velocidad

Aplicaciones y notas

• Diseñado para evaluación en bombas electro-hidráulicas, actuadores móviles, unidades auxiliares y reemplazo de motores con escobillas.
• Confirmar interfaz eléctrica, montaje, refrigeración y ciclo de trabajo antes de la integración.
• Opciones: retroalimentación por codificador, versión con freno, protección IP65 y rango de temperatura ampliado.
