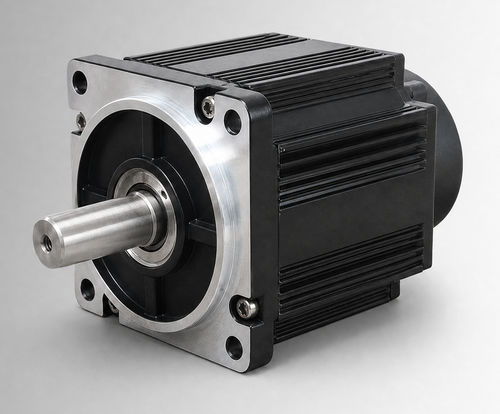

Motor brushless CW110BLBT-04030-L3-H

DCBLDC48 V

Resumen del producto
CW110BLBT-04030-L3-H es un motor sin escobillas de corriente continua (BLDC) con carcasa de 110 mm, 1250 W, 48 VDC y 4 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas para accionamientos de bombas electrohidráulicas, funciones móviles y para actualización o sustitución de motores con escobillas. Puede emplearse en equipos industriales compactos y accionamientos auxiliares cuando se verifiquen las condiciones eléctricas, mecánicas y ambientales del proyecto.

PUNTOS DESTACADOS

• Potencia nominal: 1250 W
• Tensión nominal: 48 VDC
• Par nominal: 4 N·m a 3000 rpm
• Corriente nominal: 30±10% Arms
• Tamaño de carcasa: 110 mm
• Opciones: freno, protección IP65, codificador incremental

Especificaciones resumidas
Potencia nominal: 1250 W
Tensión nominal: 48 VDC
Par nominal: 4 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 30±10% Arms
Tamaño de carcasa: 110 mm
N.º de pieza: CW110BLBT-04030-L3-H

Especificaciones eléctricas y mecánicas
Potencia nominal: 1250 W
Tensión nominal: 48 VDC
Par nominal: 4 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 30±10% Arms
Constante de par: 0.12±10% N·m/A
Inercia del rotor: 7.7±10% ×10⁻⁴ kg·m²
FEM inversa (Back EMF): 8.16±10% V/krpm
Inductancia de línea: 0.13±10% mH
Resistencia de línea: 0.044±10% Ω
Longitud del cuerpo (L): 126 mm
Longitud con freno (LB): 171 mm
Peso: 4.14 kg (sin freno) / 6.25 kg (con freno)
Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
Entorno de operación: Temperatura -20 a 40°C (opcional -40 a 40°C); Humedad 20%–80% HR sin condensación; altitud <1000 m (reducción por encima)
Clase de protección: IP54 (IP65 opcional)

Dibujo mecánico
Se suministra dibujo mecánico para la estructura estándar de 110 mm para guiar la instalación y la verificación de interfaces.

Curva par-velocidad
Se proporciona la curva par-velocidad para evaluación de rendimiento y ajuste del sistema del CW110BLBT-04030-L3-H.

Especificaciones técnicas

• Tamaño de carcasa: 110 mm
• Potencia nominal: 1250 W
• Tensión nominal: 48 VDC
• Par nominal: 4 N·m a 3000 rpm
• Corriente nominal: 30±10% Arms
• Velocidad nominal: 3000 rpm
• Constante de par: 0.12±10% N·m/A
• Inercia rotor: 7.7±10% ×10⁻⁴ kg·m²
• Back EMF: 8.16±10% V/krpm
• Inductancia de línea: 0.13±10% mH
• Resistencia de línea: 0.044±10% Ω
• Longitud cuerpo: 126 mm (171 mm con freno)
• Peso: 4.14 kg / 6.25 kg (con freno)
• Retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Protección: IP54 (IP65 opcional)
• Entorno: -20 a 40°C (opcional -40 a 40°C); 20%–80% HR sin condensación; altitud inferior a 1000 m
