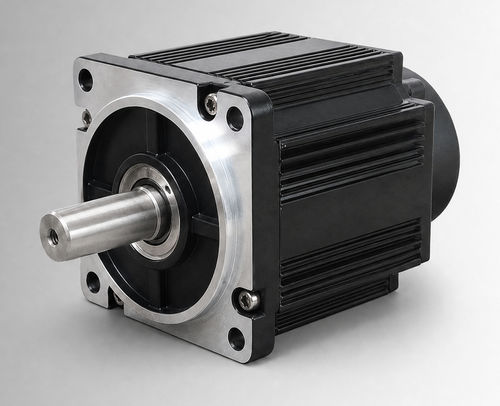

Motor brushless CW110BLBT-05030-L9-H

BLDC144 Vcon freno

Resumen del producto
El CW110BLBT-05030-L9-H es un motor BLDC de carcasa 110 mm, 1550 W y 144 VCC. Entrega 5 N·m a 3000 rpm y está diseñado para evaluación OEM e integración de sistemas en impulsos de bombas electro-hidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas. También es adecuado para equipos industriales compactos y accionamientos auxiliares cuando se confirman tensión, carga, ciclo de servicio, interfaz de montaje y condiciones ambientales del proyecto.

Puntos destacados

• Potencia nominal: 1550 W
• Tensión nominal: 144 VCC
• Par nominal: 5 N·m @ 3000 rpm
• Corriente nominal: 12,6 ±10% Arms

Especificaciones eléctricas y mecánicas
Potencia nominal: 1550 W
Tensión nominal: 144 VCC
Par nominal: 5 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 12,6 ±10% Arms
Tamaño de marco: 110 mm
Constante de par: 0,39 ±10% N·m/A
Inercia del rotor: 7,7 ±10% ×10⁻⁴ kg·m²
FEM inversa (Back EMF): 24 ±10% V/krpm
Inductancia / resistencia de línea: no especificadas; tolerancia ±10%
Longitud del cuerpo (L): 126 mm
Longitud con freno (LB): 171 mm
Peso: 4,14 kg (sin freno) / 6,25 kg (con freno)
Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas
Resistencia de aislamiento: DC500 V, >20 MΩ (Clase F)
Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
Clase de protección: IP54 (IP65 opcional)
Número de pieza: CW110BLBT-05030-L9-H

Aplicaciones
Diseñado para integración en sistemas OEM e instalaciones industriales que requieren movimiento BLDC de alta potencia y compacto. Aplicaciones típicas: bombas electro-hidráulicas, actuadores para maquinaria móvil, accionamientos auxiliares y modernizaciones de sistemas con escobillas.

Retroalimentación y opciones
Disponible con sensores Hall magnéticos o Hall + encoder incremental de 2500 líneas. Opciones: protección IP65 y rango de temperatura extendido (-40 °C opcional).

Medio ambiente y protección
Temperatura de funcionamiento: -20 a 40 °C (opcional -40 a 40 °C). Humedad: 20 % a 80 % HR sin condensación. Altitud: uso nominal por debajo de 1000 m (reducir rendimiento si se supera temperatura o altitud indicadas). Clase de aislamiento F.

Características técnicas

• Tamaño de marco: 110 mm
• Longitud cuerpo L/LB: 126 / 171 mm
• Peso: 4,14 / 6,25 kg
• Constante de par: 0,39 ±10% N·m/A
• Inercia rotor: 7,7 ±10% ×10⁻⁴ kg·m²
• Back EMF: 24 ±10% V/krpm
• Protección: IP54 (IP65 opcional)
• Retroalimentación: Hall o Hall + encoder 2500 líneas
• Aislamiento: DC500V >20 MΩ; Dieléctrico: 800VAC/1s/5mA
