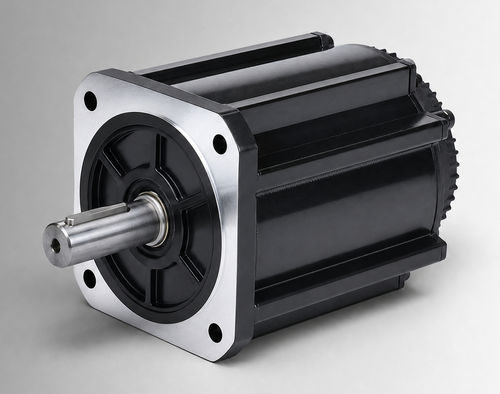

Motor brushless CW180BLBT-48015-L6-H

DCBLDC96 V

Resumen
El CW180BLBT-48015-L6-H es un motor DC sin escobillas de alta potencia con bastidor de 180 mm, especificado en 7500 W a 96 VDC. Diseñado para evaluación OEM e integración de sistemas, es adecuado para accionamientos de bombas electro-hidráulicas, funciones móviles, actualizaciones desde motores con escobillas y accionamientos auxiliares compactos cuando se confirman las condiciones eléctricas y ambientales del proyecto.

Puntos clave

• Potencia nominal: 7500 W
• Tensión nominal: 96 VDC
• Par nominal: 48 N·m a 1500 rpm
• Corriente nominal: 102±10% Arms

Especificaciones eléctricas y mecánicas (resumen)
Potencia nominal: 7500 W
Tensión nominal: 96 VDC
Par nominal: 48 N·m
Velocidad nominal: 1500 rpm
Corriente nominal: 102±10% Arms
Tamaño de carcasa: 180 mm
Constante de par: 0.47±10% N·m/A
Inercia del rotor: 150±10% kg·m² × 10⁻⁴
Fem inversa: 28.5±10% V/krpm
Inductancia de línea: No especificada; tolerancia ±10%
Resistencia de línea: No especificada; tolerancia ±10%
Longitud del cuerpo (L): 264 mm
Longitud con freno (LB): 319 mm
Peso: 32/34 kg (según configuración)
Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental de 2500 líneas (opcional)
Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
Rigidez dieléctrica: 800VAC/1s/5mA
Entorno de funcionamiento: Temperatura: -20 a 40°C (−40 a 40°C opcional); Humedad: 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducir rendimiento si se excede)
Clase de protección: IP54 (IP65 opcional)
Referencia: CW180BLBT-48015-L6-H

Dibujos mecánicos y características
Dibujo mecánico — estructura estándar 180 mm (disponible)
Dibujo mecánico — estructura con ventilador 180 mm (disponible)
Características par-velocidad (disponibles)

Especificaciones técnicas

• Modelo / Referencia: CW180BLBT-48015-L6-H
• Tamaño de la carcasa: 180 mm
• Potencia nominal: 7500 W
• Tensión nominal: 96 VDC
• Par nominal: 48 N·m
• Velocidad nominal: 1500 rpm
• Corriente nominal: 102±10% Arms
• Constante de par: 0.47±10% N·m/A
• Fem inversa: 28.5±10% V/krpm
• Inercia rotor: 150±10% ×10⁻⁴ kg·m²
• Longitud del cuerpo (L): 264 mm; con freno (LB): 319 mm
• Peso: 32/34 kg (según configuración)
• Opciones de retroalimentación: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
• Aislamiento: DC500V, >20 MΩ (Clase F); Rigidez dieléctrica: 800VAC/1s/5mA
• Entorno de operación: -20 a 40°C (opcional -40 a 40°C); 20%–80% HR sin condensación; altitud < 1000 m (reducción por encima)
• Clase de protección: IP54 (IP65 opcional)
