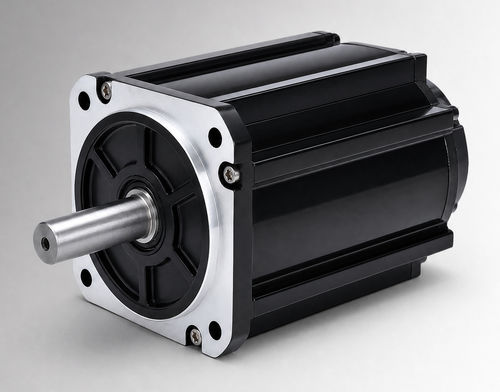

Motor brushless CW130BLBT-15025-L3-H

BLDC48 Vcon freno

Resumen del producto
El CW130BLBT-15025-L3-H es un motor brushless DC (BLDC) con bastidor de 130 mm, 3800 W, 48 VDC y 15 N·m a 2500 rpm. Diseñado para evaluaciones OEM e integración en sistemas, es adecuado para accionamientos de bombas electro-hidráulicas, actuadores de equipos móviles y actualizaciones desde motores con escobillas, y puede emplearse en maquinaria industrial compacta y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo y condiciones de instalación.

Puntos clave

• Potencia nominal: 3800 W
• Tensión nominal: 48 VDC
• Par nominal: 15 N·m a 2500 rpm
• Corriente nominal: 94±10% Arms
• Tamaño de marco: 130 mm; longitud cuerpo 166 mm (221 mm con freno)
• Protección: IP54 estándar (IP65 opcional)

Especificaciones eléctricas y mecánicas
Potencia nominal: 3800 W
Tensión nominal: 48 VDC
Par nominal: 15 N·m
Velocidad nominal: 2500 rpm
Corriente nominal: 94±10% Arms
Tamaño de marco: 130 mm
Constante de par: 0,16±10% N·m/A
Inercia del rotor: 17±10% ×10⁻⁴ kg·m²
FEM inversa (Back EMF): 9,6±10% V/krpm
Inductancia / Resistencia de línea: no especificadas; tolerancia ±10%
Longitud cuerpo (L): 166 mm
Longitud cuerpo con freno (LB): 221 mm
Peso: 11 / 12,8 kg (dependiendo de la variante)
Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
Entorno de funcionamiento: -20 a 40°C (opcional -40 a 40°C); 20–80% HR sin condensación; altitud < 1000 m (reducción de potencia fuera de rango)
Clase de protección: IP54 (IP65 opcional)
Número de pieza: CW130BLBT-15025-L3-H

Dibujos mecánicos e imágenes relacionadas

• Dibujo mecánico — estructura estándar 130 mm
• Dibujo mecánico — estructura 130 mm con ventilador
• Imagen de característica par-velocidad

Especificaciones técnicas

• Modelo / Número de pieza: CW130BLBT-15025-L3-H
• Tamaño de marco: 130 mm
• Potencia nominal: 3800 W
• Tensión nominal: 48 VDC
• Par nominal: 15 N·m a 2500 rpm
• Velocidad nominal: 2500 rpm
• Corriente nominal: 94±10% Arms
• Constante de par: 0,16±10% N·m/A
• Inercia del rotor: 17±10% ×10⁻⁴ kg·m²
• Back EMF: 9,6±10% V/krpm
• Longitud del cuerpo: 166 mm (221 mm con freno)
• Peso: 11 / 12,8 kg
• Clase de protección: IP54 (IP65 opcional)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Aislamiento & dieléctrico: DC 500 V >20 MΩ (Clase F); 800 VAC / 1 s / 5 mA
• Entorno operativo: -20 a 40°C (opcional -40 a 40°C); 20–80% HR sin condensación; altitud < 1000 m
