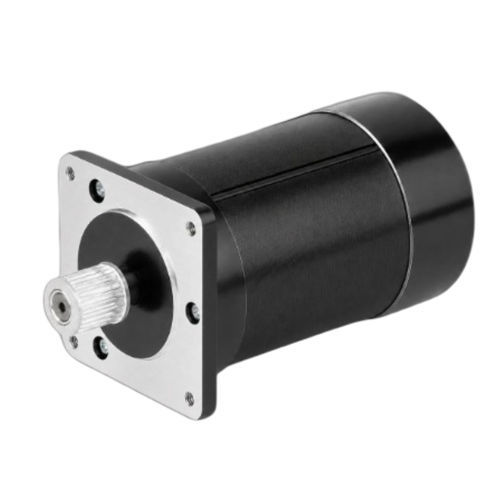

Motor 3 fases CW57BLMA94-135L230-01

BLDC24 VNEMA 23

Descripción del producto
El CW57BLMA94-135L230-01 es un motor brushless CC trifásico de 57 mm (NEMA 23) diseñado para automatización industrial, robótica y control de movimiento de precisión. Potencia nominal 135 W con alimentación 24 ±10% VDC y velocidad nominal 3000 RPM.

PRINCIPALES CARACTERÍSTICAS

• Potencia nominal 135 W
• Tensión de alimentación 24 ±10% VDC
• Par nominal 0,43 N·m a 3000 RPM
• Marco 57 mm (NEMA 23)
• Diseño brushless trifásico para funcionamiento suave

Valores resumidos
Potencia nominal: 135 W
Tensión nominal: 24 ±10% VDC
Velocidad nominal: 3000 RPM
Par nominal: 0,43 N·m
Corriente nominal: 7,5 A
Marco: 57 mm (NEMA 23)

Especificaciones eléctricas
Polos — 4
Fases — 3
Tensión nominal — 24 ±10% VDC
Potencia nominal — 135 W
Velocidad nominal — 3000 RPM
Par nominal — 0,43 N·m
Corriente nominal — 7,5 A
Velocidad máx. — 3500 RPM
Par máx. — 0,86 N·m
Constante de tensión — 4,1 ±5% V/kRPM
Resistencia de línea — 0,2 ±5% Ω (20°C)
Inductancia de línea — 0,67 ±10% mH
Resistencia de aislamiento — 100 MΩ (500 VDC)
Clase de aislamiento — B 130°C
Peso — 1 kg
Marco — 57 mm (NEMA 23)
Referencia — CW57BLMA94-135L230-01

Datos adicionales del producto
Se proporcionan el plano mecánico y la curva par-velocidad del CW57BLMA94-135L230-01 para facilitar la integración en el sistema y la evaluación del rendimiento.

Especificaciones técnicas

• Modelo / Referencia: CW57BLMA94-135L230-01
• Tamaño de marco: 57 mm (NEMA 23)
• Polos: 4
• Fases: 3
• Potencia nominal: 135 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,43 N·m
• Corriente nominal: 7,5 A
• Velocidad máx.: 3500 RPM
• Par máx.: 0,86 N·m
• Constante de tensión: 4,1 ±5% V/kRPM
• Resistencia de línea: 0,2 ±5% Ω (20°C)
• Inductancia de línea: 0,67 ±10% mH
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Clase de aislamiento: B 130°C
• Peso: 1 kg
• Diseño: motor brushless CC trifásico para funcionamiento suave
