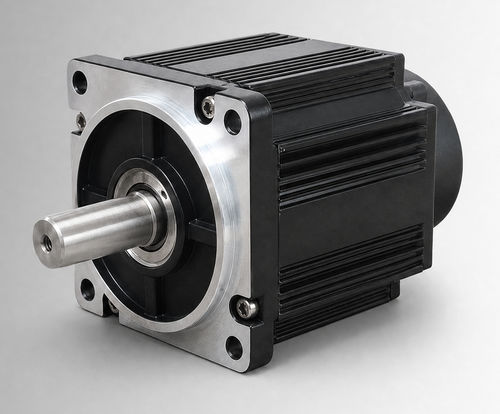

Motor brushless CW110BLBT-03630-L1-H

DCBLDC24 V

Resumen del producto
CW110BLBT-03630-L1-H es un motor brushless DC (BLDC) de carcasa 110 mm, nominal 1100 W, 24 VDC, 3,6 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas en aplicaciones como accionamientos de bombas electrohidráulicas, funciones móviles y modernizaciones desde motores de carbón. Adecuado para equipos industriales compactos y accionamientos auxiliares cuando se confirmen los requisitos eléctricos, mecánicos y ambientales del proyecto.

Puntos destacados

• Potencia nominal: 1100 W
• Tensión nominal: 24 VDC
• Par nominal: 3,6 N·m @ 3000 rpm
• Corriente nominal: 53±10% Arms
• Tamaño del bastidor: 110 mm; longitud cuerpo (L): 126 mm; longitud con freno (LB): 171 mm
• Peso: 4,14 kg (estándar) / 6,25 kg (con opciones)
• Protección: IP54 (IP65 opcional)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Número de pieza: CW110BLBT-03630-L1-H

Especificaciones rápidas
Potencia nominal: 1100 W
Tensión nominal: 24 VDC
Par nominal: 3,6 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 53±10% Arms
Tamaño del bastidor: 110 mm

Especificaciones eléctricas y mecánicas

• Constante de par: 0,06±10% N·m/A
• Inercia del rotor: 7,7±10% ×10⁻⁴ kg·m²
• FEM inversa (Back EMF): 4,08±10% V/krpm
• Inductancia / resistencia de línea: no especificadas; tolerancia ±10%
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA

Dibujos mecánicos y prestaciones
El dibujo mecánico está disponible para la estructura estándar de 110 mm. Se proporcionan curvas par-velocidad y curvas de rendimiento para la configuración CW110BLBT-03630-L1-H para apoyar el dimensionado y la puesta a punto del controlador.

Aplicaciones y notas de instalación

• Aplicaciones típicas: accionamientos de bombas electrohidráulicas, actuadores de equipos móviles, maquinaria industrial compacta, accionamientos auxiliares y proyectos de actualización desde DC con escobillas
• Entorno de operación: temperatura -20 a 40 °C (opcional -40 a 40 °C); humedad 20%–80% HR sin condensación; altitud inferior a 1000 m (reducción cuando se exceden límites)
• Opciones: protección IP65, variantes con freno, retroalimentación de encoder — especificar al pedir
• Confirmar interfaz eléctrica, montaje y ciclo de servicio durante la integración
