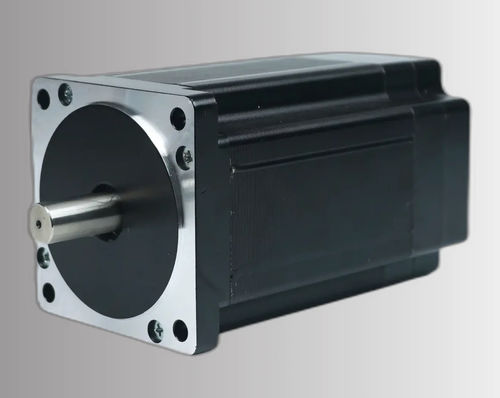

Motor brushless CW86BLA126-660L430-00DC3 fasesBLDC
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- DC, 3 fases, brushless, BLDC
- Voltaje
- 48 V
- Configuración
- NEMA 34
- Número de polos
- 8 polos
- Aplicaciones
- para la robótica
- Otras características
- de precisión, de alta precisión, de regulación de movimientos
- Potencia
0,66 kW
(0,9 hp)- Intensidad
19 A
- Par
Mín.: 2,1 Nm
(1,548881 ft.lb)Máx.: 4,2 Nm
(3,097761 ft.lb)- Velocidad de rotación
Mín.: 3.000 rpm
(18.849,5559 rad.min-1)Máx.: 3.500 rpm
(21.991,1486 rad.min-1)- Diámetro
86 mm
(3,39 in)
Descripción
Resumen del producto
El CW86BLA126-660L430-00 es un motor DC sin escobillas trifásico de 86 mm (NEMA 34) diseñado para automatización industrial, robótica y control de movimiento de precisión. Valores nominales: 660 W, alimentación 48 ±10% VDC, velocidad nominal 3000 RPM y par nominal 2,1 N·m.
Puntos clave
Especificaciones rápidas
Potencia nominal — 660 W
Tensión nominal — 48 ±10% VDC
Velocidad nominal — 3000 RPM
Par nominal — 2,1 N·m
Corriente nominal — 19 A
Tamaño de bastidor — 86 mm (NEMA 34)
Número de pieza — CW86BLA126-660L430-00
Especificaciones eléctricas
Polos — 8
Fases — 3
Tensión nominal — 48 ±10% VDC
Potencia nominal — 660 W
Velocidad nominal — 3000 RPM
Par nominal — 2,1 N·m
Corriente nominal — 19 A
Velocidad máxima — 3500 RPM
Par máximo — 4,2 N·m
Constante de tensión — 10 ±5% V/kRPM
Resistencia de línea — 0,12 ±5% Ω (20°C)
Inductancia de línea — 0,34 ±10% mH
Resistencia de aislamiento — 100 MΩ @ 500 VDC
Clase de aislamiento — B (130°C)
Peso — 4 kg
Tamaño de bastidor — 86 mm (NEMA 34)
Número de pieza — CW86BLA126-660L430-00
Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par‑velocidad para apoyar el montaje, la integración y el análisis de rendimiento. Verifique dimensiones y conexiones para compatibilidad con variadores y sensores.
Características / especificaciones técnicas
El CW86BLA126-660L430-00 es un motor DC sin escobillas trifásico de 86 mm (NEMA 34) diseñado para automatización industrial, robótica y control de movimiento de precisión. Valores nominales: 660 W, alimentación 48 ±10% VDC, velocidad nominal 3000 RPM y par nominal 2,1 N·m.
Puntos clave
- Potencia nominal 660 W
- Tensión de alimentación 48 ±10% VDC
- Par nominal 2,1 N·m a 3000 RPM
- Tamaño de bastidor 86 mm (NEMA 34)
- Topología trifásica sin escobillas para entrega de par estable
Especificaciones rápidas
Potencia nominal — 660 W
Tensión nominal — 48 ±10% VDC
Velocidad nominal — 3000 RPM
Par nominal — 2,1 N·m
Corriente nominal — 19 A
Tamaño de bastidor — 86 mm (NEMA 34)
Número de pieza — CW86BLA126-660L430-00
Especificaciones eléctricas
Polos — 8
Fases — 3
Tensión nominal — 48 ±10% VDC
Potencia nominal — 660 W
Velocidad nominal — 3000 RPM
Par nominal — 2,1 N·m
Corriente nominal — 19 A
Velocidad máxima — 3500 RPM
Par máximo — 4,2 N·m
Constante de tensión — 10 ±5% V/kRPM
Resistencia de línea — 0,12 ±5% Ω (20°C)
Inductancia de línea — 0,34 ±10% mH
Resistencia de aislamiento — 100 MΩ @ 500 VDC
Clase de aislamiento — B (130°C)
Peso — 4 kg
Tamaño de bastidor — 86 mm (NEMA 34)
Número de pieza — CW86BLA126-660L430-00
Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par‑velocidad para apoyar el montaje, la integración y el análisis de rendimiento. Verifique dimensiones y conexiones para compatibilidad con variadores y sensores.
Características / especificaciones técnicas
- Polos: 8
- Fases: 3
- Tensión nominal: 48 ±10% VDC
- Potencia nominal: 660 W
- Velocidad nominal: 3000 RPM
- Par nominal: 2,1 N·m
- Corriente nominal: 19 A
- Velocidad máxima: 3500 RPM
- Par máximo: 4,2 N·m
- Constante de tensión: 10 ±5% V/kRPM
- Resistencia de línea: 0,12 ±5% Ω (20°C)
- Inductancia de línea: 0,34 ±10% mH
- Resistencia de aislamiento: 100 MΩ @ 500 VDC
- Clase de aislamiento: B (130°C)
- Peso: 4 kg
- Tamaño de bastidor: 86 mm (NEMA 34)
- Número de pieza: CW86BLA126-660L430-00
Catálogos
CW86BLA126-660L430-00_datasheet.pdf
2 Páginas
