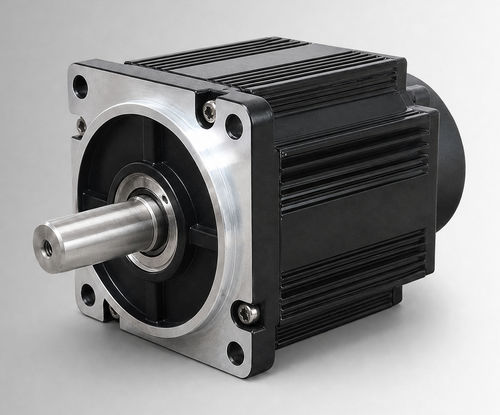

Motor brushless CW110BLBT-07530-L6-H

DCde corriente continuaBLDC

Resumen del producto
CW110BLBT-07530-L6-H es un motor sin escobillas DC (BLDC) de carcasa 110 mm, con una potencia nominal de 2350 W, 96 VDC y 7,5 N·m a 3000 rpm. Está pensado para evaluaciones OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles de trabajo y proyectos de actualización desde motores con escobillas. También puede emplearse en equipos industriales compactos y accionamientos auxiliares tras la verificación de tensión, carga, ciclo de servicio, interfaz de instalación y condiciones ambientales del proyecto.

Puntos destacados

• Potencia nominal: 2350 W
• Tensión nominal: 96 VDC
• Par nominal: 7,5 N·m a 3000 rpm
• Corriente nominal: 28±10% Arms

Especificaciones rápidas (resumen)
Potencia nominal — 2350 W
Tensión nominal — 96 VDC
Par nominal — 7,5 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 28±10% Arms
Tamaño de bastidor — 110 mm

Especificaciones eléctricas y mecánicas (tabla)
Potencia nominal — 2350 W
Tensión nominal — 96 VDC
Par nominal — 7,5 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 28±10% Arms
Tamaño de bastidor — 110 mm
Constante de par — 0,27±10% N·m/A
Inercia del rotor — 10,9±10% ×10⁻⁴ kg·m²
FEM inversa — 16±10% V/krpm
Inductancia de línea — No especificada; tolerancia ±10%
Resistencia de línea — No especificada; tolerancia ±10%
Longitud del cuerpo (L) — 156 mm
Longitud con freno (LB) — 193 mm
Peso — 6,36 kg (sin freno) / 8,47 kg (con freno)
Elemento de retroalimentación (opción) — Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800 VAC / 1 s / 5 mA
Entorno de operación — Temperatura: -20 a 40°C (opcionalmente -40 a 40°C); Humedad: 20%–80% HR sin condensación; altitud <1000 m (reducción de prestaciones fuera de rango)
Clase de protección — IP54 (IP65 opcional)
Referencia — CW110BLBT-07530-L6-H

Dibujo mecánico
Dibujo mecánico: estructura estándar de 110 mm (ilustración disponible en la página del producto).

Características par-velocidad
Curvas par-velocidad disponibles en la página del producto para referencia y ayuda en la integración del sistema.

Especificaciones técnicas

• Modelo / Número de pieza: CW110BLBT-07530-L6-H
• Tamaño de bastidor: 110 mm
• Potencia nominal: 2350 W
• Tensión nominal: 96 VDC
• Par nominal: 7,5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 28±10% Arms
• Constante de par: 0,27±10% N·m/A
• Inercia del rotor: 10,9±10% ×10⁻⁴ kg·m²
• FEM inversa: 16±10% V/krpm
• Longitud del cuerpo (L): 156 mm; Con freno (LB): 193 mm
• Peso: 6,36 kg (sin freno) / 8,47 kg (con freno)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de operación: -20 a 40°C (opcionalmente -40 a 40°C); 20%–80% HR sin condensación; altitud <1000 m
• Clase de protección: IP54 (IP65 opcional)
