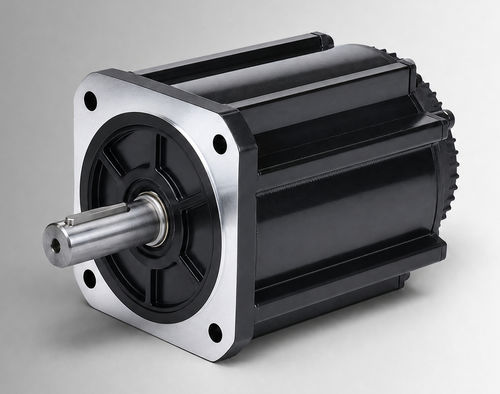

Motor brushless CW180BLBT-48020-L9-H

DCBLDC144 V

Resumen del producto
El CW180BLBT-48020-L9-H es un motor sin escobillas DC (BLDC) con marco de 180 mm que entrega 10000 W a 144 VDC y un par nominal de 48 N·m a 2000 rpm. Diseñado para OEMs e integradores de sistemas, es idóneo para accionamientos de bombas electrohidráulicas, funciones móviles y actualizaciones desde motores DC con escobillas. Utilizar tras confirmar tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales.

Puntos clave

• Potencia nominal: 10000 W
• Tensión nominal: 144 VDC
• Par nominal: 48 N·m @ 2000 rpm
• Corriente nominal: 86 ±10% Arms
• Tamaño de bastidor: 180 mm

Especificaciones eléctricas y mecánicas

• Modelo / Nº de pieza: CW180BLBT-48020-L9-H
• Potencia nominal: 10000 W
• Tensión nominal: 144 VDC
• Par nominal: 48 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 86 ±10% Arms
• Constante de par: 0,56 ±10% N·m/A
• Back EMF: 33,5 ±10% V/krpm
• Inercia del rotor: 153 ±10% ×10⁻⁴ kg·m²
• Inductancia / resistencia de línea: no especificadas; tolerancia ±10%
• Longitud cuerpo (L): 264 mm (319 mm con freno)
• Peso: 32 kg (sin freno) / 34 kg (con freno)
• Retroalimentación: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
• Temperatura de funcionamiento: -20 a 40°C (opcional -40 a 40°C)
• Humedad: 20% a 80% HR (sin condensación)
• Altitud: recomendada por debajo de 1000 m (reducción por encima)
• Grado de protección: IP54 (IP65 opcional)

Aplicaciones

• Accionamientos de bombas electrohidráulicas y actuadores
• Maquinaria móvil y funciones de trabajo
• Actualizaciones desde motores DC con escobillas
• Equipos industriales compactos y accionamientos auxiliares

Opciones y pedido

• Opciones de retroalimentación: Hall magnético o Hall + encoder incremental 2500 líneas
• Opciones disponibles: IP65, rango de temperatura ampliado (-40 a 40°C), freno integrado (configuración LB)
• N.º de pieza: CW180BLBT-48020-L9-H — especificar opciones al realizar el pedido
