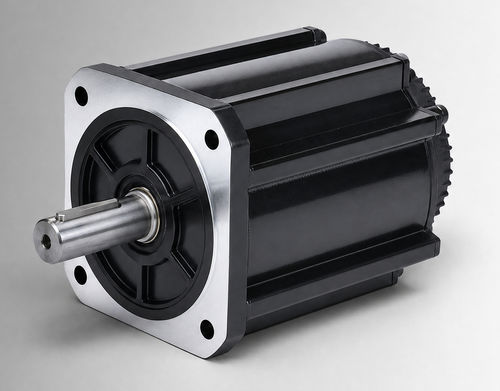

Motor brushless CW180BLBT-28020-L3-H

DCBLDC48 V

Descripción del producto
El CW180BLBT-28020-L3-H es un motor BLDC con bancada de 180 mm, 5800 W a 48VDC, que proporciona 28 N·m a 2000 rpm. Está diseñado para evaluación OEM e integración en sistemas, orientado a accionamientos de bombas electro-hidráulicas, funciones móviles y actualizaciones desde sistemas DC con escobillas. También es apto para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales del proyecto.

Puntos clave

• Potencia nominal: 5800 W
• Tensión nominal: 48VDC
• Par nominal: 28 N·m @ 2000 rpm
• Corriente nominal: 137±10% Arms
• Tamaño de carcasa: 180 mm
• Longitud cuerpo: 226 mm (LB con freno: 319 mm)

Especificaciones eléctricas y mecánicas
Potencia nominal — 5800 W
Tensión nominal — 48VDC
Par nominal — 28 N·m
Velocidad nominal — 2000 rpm
Corriente nominal — 137±10% Arms
Tamaño de carcasa — 180 mm
Constante de par — 0.20±10% N·m/A
Inercia del rotor — 122±10% kg·m² × 10⁻⁴
Fem inversa — 12.2±10% V/krpm
Inductancia de línea — 0.049±10% mH
Resistencia de línea — 0.005±10% Ω
Longitud cuerpo (L) — 226 mm
Longitud cuerpo con freno (LB) — 319 mm
Peso — 22.7 kg (estándar) / 34 kg (con freno)
Elemento de retroalimentación (opcional) — Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800VAC/1s/5mA
Entorno operativo — Temperatura: -20 a 40°C (opción -40 a 40°C); Humedad: 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducción de potencia por encima de los rangos indicados)
Clase de protección — IP54 (IP65 opcional)
Número de pieza — CW180BLBT-28020-L3-H

Planos mecánicos y gráficos

• Dibujo mecánico — Estructura estándar 180 mm (imagen disponible)
• Dibujo mecánico — Estructura 180 mm refrigerada por ventilador (imagen disponible)
• Características par-velocidad — gráfico disponible

Aplicaciones e integración

• Diseñado para integración OEM en accionamientos de bombas electro-hidráulicas y equipos móviles
• Adecuado como reemplazo o actualización de sistemas con escobillas tras comprobar la compatibilidad
• Confirmar gestión térmica, interfaz de montaje y ciclo de trabajo durante el diseño del sistema

Pedido y opciones

• Entrega estándar: CW180BLBT-28020-L3-H
• Opciones: protección IP65, especificación -40°C, opción de codificador (Hall + 2500 líneas)
• Contacte con ventas para personalización, adaptadores de montaje y soporte de integración
