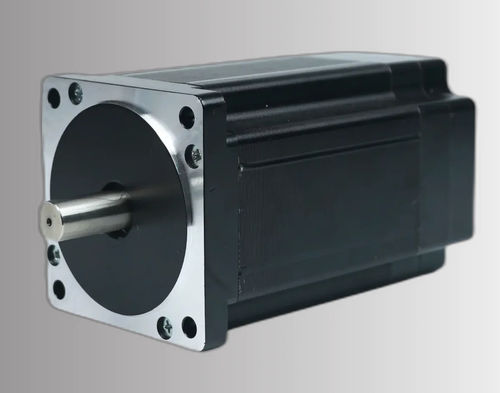

Motor brushless CW86BLA126-750H230-02

DC3 fases220V

Descripción del producto
El CW86BLA126-750H230-02 es un motor DC sin escobillas de 3 fases con carcasa de 86 mm (NEMA 34), nominal 750 W con alimentación 220 ± 10% VAC. Entrega una velocidad nominal de 3000 RPM y un par nominal de 2,4 N·m, indicado para automatización industrial, robótica y control de movimiento de precisión.

Puntos clave

• Modelo: CW86BLA126-750H230-02
• Potencia nominal: 750 W
• Tensión de alimentación: 220 ± 10% VAC
• Par nominal 2,4 N·m a 3000 RPM (par máximo 4,8 N·m)
• Carcasa 86 mm (NEMA 34), diseño brushless DC 3 fases

Especificaciones eléctricas
Polos: 8
Fases: 3
Tensión nominal: 220 ± 10% VAC
Potencia nominal: 750 W
Velocidad nominal: 3000 RPM
Par nominal: 2,4 N·m
Corriente nominal: 8,5 A
Velocidad máxima: 3500 RPM
Par máximo: 4,8 N·m
Constante de tensión: 51,67 ±5% V/kRPM
Resistencia de línea: 2,5 ±5% Ω (20°C)
Inductancia de línea: 7,0 ±10% mH
Resistencia de aislamiento: 100 MΩ (500 VDC)
Clase de aislamiento: B 130°C
Peso: 4 kg
Tamaño de carcasa: 86 mm (NEMA 34)
Número de pieza: CW86BLA126-750H230-02

Dibujos mecánicos y curvas de rendimiento
Se proporcionan el dibujo mecánico y la curva par-velocidad para las dimensiones de montaje y la verificación de rendimiento.

Especificaciones técnicas

• Serie: 86BLA Series
• Polos: 8
• Fases: 3
• Constante de tensión: 51,67 ±5% V/kRPM
• Resistencia de línea: 2,5 ±5% Ω (20°C)
• Inductancia de línea: 7,0 ±10% mH
• Clase de aislamiento: B 130°C
• Peso: 4 kg

Aplicaciones

• Automatización industrial
• Robótica y cobots
• CNC y centros de mecanizado
• Transportadores y manejo de materiales
• Empaquetado y sistemas pick-and-place
