Motor brushless CW57BLMA94-135L230-00
DC3 fases24 V

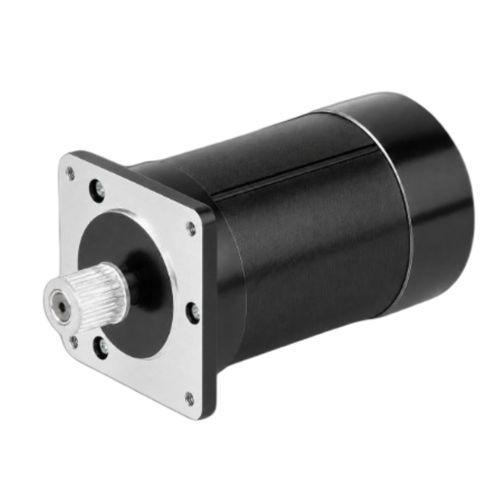

Motor brushless - CW57BLMA94-135L230-00 - NEOTON MOTOR - DC / 3 fases / 24 V
Motor brushless - CW57BLMA94-135L230-00 - NEOTON MOTOR - DC / 3 fases / 24 V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, brushless
Voltaje
24 V
Configuración
NEMA 23
Aplicaciones
para aplicaciones industriales, para la robótica, para sistema de arrastre
Potencia

0,14 kW
(0,19 hp)

Intensidad

7,5 A

Par

Mín.: 0,43 Nm
(0,317152 ft.lb)

Máx.: 0,86 Nm
(0,634303 ft.lb)

Velocidad de rotación

Mín.: 3.000 rpm
(18.849,5559 rad.min-1)

Máx.: 3.500 rpm
(21.991,1486 rad.min-1)

Diámetro

57 mm
(2,24 in)

Descripción

Descripción del producto
El CW57BLMA94-135L230-00 es un motor brushless de corriente continua de 3 fases y 57 mm (NEMA 23) con una potencia nominal de 135 W. Diseñado para automatización industrial, robótica y control de movimiento de precisión, funciona con una alimentación de 24 ±10% VDC y está optimizado para 3000 RPM en servicio continuo. Presenta un diseño de 4 polos y un bastidor compacto para integración en espacios reducidos.

Puntos clave
  • Potencia nominal: 135 W
  • Tensión de alimentación: 24 ±10% VDC
  • Par nominal: 0,43 Nm a 3000 RPM
  • Tamaño de bastidor: 57 mm (NEMA 23)
  • Diseño brushless de 3 fases

Especificaciones rápidas
  • Potencia nominal: 135 W
  • Tensión nominal: 24 ±10% VDC
  • Velocidad nominal: 3000 RPM
  • Par nominal: 0,43 Nm
  • Corriente nominal: 7,5 A
  • Tamaño de bastidor: 57 mm (NEMA 23)

Especificaciones eléctricas
Pólos: 4
Fases: 3
Tensión nominal: 24 ±10% VDC
Potencia nominal: 135 W
Velocidad nominal: 3000 RPM
Par nominal: 0,43 Nm
Corriente nominal: 7,5 A
Velocidad máx.: 3500 RPM
Par máx.: 0,86 Nm
Constante de tensión: 4,1 ±5% V/kRPM
Resistencia de línea: 0,236 ±5% Ω (20°C)
Inductancia de línea: 0,67 ±10% mH
Resistencia de aislamiento: 100 MΩ @ 500 VDC
Clase de aislamiento: B (130°C)
Peso: 1 kg
Tamaño de bastidor: 57 mm (NEMA 23)
Número de pieza: CW57BLMA94-135L230-00

Mecánica y rendimiento
Se proporciona el plano mecánico y la curva par-velocidad de la serie BLDC de 57 mm para facilitar el montaje, las comprobaciones dimensionales y la evaluación del rendimiento.

Detalles técnicos
  • Modelo / Número de pieza: CW57BLMA94-135L230-00
  • Serie: 57BLMA Series
  • Tamaño de bastidor: 57 mm (NEMA 23)
  • Potencia nominal: 135 W
  • Tensión nominal: 24 ±10% VDC
  • Velocidad nominal: 3000 RPM
  • Par nominal: 0,43 Nm
  • Corriente nominal: 7,5 A
  • Velocidad máx.: 3500 RPM
  • Par máx.: 0,86 Nm
  • Constante de tensión: 4,1 ±5% V/kRPM
  • Resistencia de línea: 0,236 ±5% Ω (20°C)
  • Inductancia de línea: 0,67 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130°C)
  • Pólos: 4
  • Fases: 3
  • Peso: 1 kg
