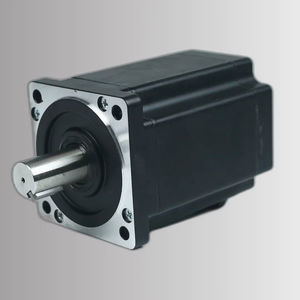

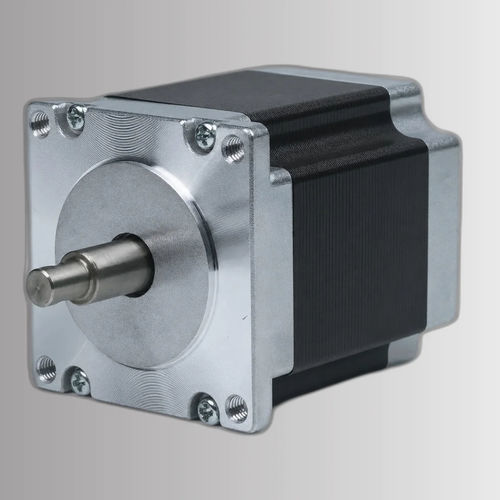

Motor brushless CW57BLTA95-60 L260-00

DC3 fasesBLDC

Resumen del producto
El CW57BLTA95-60 L260-00 es un motor sin escobillas de CC de 3 fases y 57 mm (NEMA 23) diseñado para automatización industrial, robótica y control de movimiento de precisión. Disponible en variantes de 60 W (eje izquierdo) y 30 W (eje derecho); tensión nominal 24 VCC ±10% y 6000 RPM.

Puntos clave

• Potencia nominal: 60 W (eje izquierdo), 30 W (eje derecho)
• Tensión de alimentación: 24 VCC ±10%
• Par nominal: 100 mN·m (izq), 50 mN·m (der) a 6000 RPM
• Tamaño de carcasa: 57 mm (NEMA 23)
• Diseño BLDC 3 fases para funcionamiento suave y controlable

Especificaciones eléctricas (tabla)
Parámetro : Valor
Fases : 3
Tensión nominal : 24 VCC ±10%
Potencia nominal : 60 W (eje izquierdo), 30 W (eje derecho)
Velocidad nominal : 6000 RPM
Par nominal : 100 mN·m (eje izquierdo), 50 mN·m (eje derecho)
Resistencia de aislamiento : 100 MΩ a 500 VCC
Clase de aislamiento : B (130°C)
Método de control : Control de velocidad
Tamaño de carcasa : 57 mm (NEMA 23)
Número de pieza : CW57BLTA95-60 L260-00

Documentación y esquemas
Hoja de datos disponible (consulte el número de pieza). Se proporcionan dibujo mecánico y curva par-velocidad como imágenes de referencia; el dibujo muestra las dimensiones y la curva ilustra el comportamiento frente a velocidad y carga.

Características técnicas / especificaciones

• Modelo / Número de pieza: CW57BLTA95-60 L260-00
• Serie: 57BLTA Series
• Tamaño de carcasa: 57 mm (NEMA 23)
• Tipo de motor: DC sin escobillas 3 fases (BLDC)
• Potencia nominal: 60 W (eje izquierdo), 30 W (eje derecho)
• Tensión nominal: 24 VCC ±10%
• Velocidad nominal: 6000 RPM
• Par nominal: 100 mN·m (izq), 50 mN·m (der)
• Resistencia de aislamiento: 100 MΩ a 500 VCC
• Clase de aislamiento: B (130°C)
• Método de control: Control de velocidad
• Referencias incluidas: hoja de datos, dibujo mecánico, curva par-velocidad
