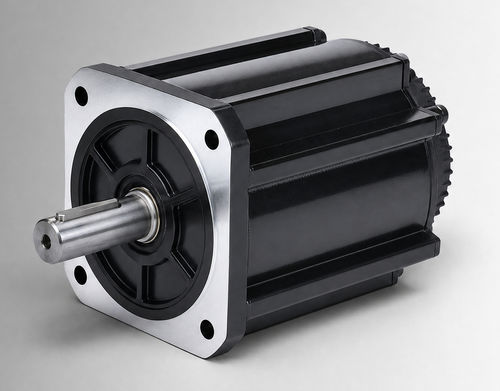

Motor BLDC CW180BLBT-48015-L3-H

48 VIP65IP54

Descripción del producto
CW180BLBT-48015-L3-H es un motor brushless de corriente continua (BLDC) con carcasa de 180 mm, potencia nominal 7500 W, 48 VDC, 48 N·m a 1500 rpm. Diseñado para evaluación OEM e integración en sistemas para accionamientos de bombas electrohidráulicas, funciones móviles y actualizaciones desde motores con escobillas. Puede evaluarse también para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Aspectos destacados

• Potencia nominal: 7500 W
• Tensión nominal: 48 VDC
• Par nominal: 48 N·m a 1500 rpm
• Corriente nominal: 196±10% Arms

Especificaciones eléctricas y mecánicas

• Potencia nominal: 7500 W
• Tensión nominal: 48 VDC
• Par nominal: 48 N·m
• Velocidad nominal: 1500 rpm
• Corriente nominal: 196±10% Arms
• Tamaño de bastidor: 180 mm
• Constante de par: 0,24±10% N·m/A
• Inercia del rotor: 150±10% kg·m² × 10⁻⁴
• Fuerza contraelectromotriz (Back EMF): 14,5±10% V/krpm
• Inductancia de línea: 0,131±10% mH
• Resistencia de línea: 0,012±10% Ω
• Longitud del cuerpo (L): 264 mm
• Longitud con freno (LB): 319 mm
• Peso: 32/34 kg
• Elemento de realimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Entorno de operación: Temperatura: -20 a 40°C (opción -40 a 40°C); Humedad: 20%–80% HR (sin condensación); Altitud: <1000 m (reducción por encima)
• Clase de protección: IP54 (IP65 opcional)
• Número de pieza: CW180BLBT-48015-L3-H

Dibujos mecánicos y características

• Dibujo mecánico — estructura estándar 180 mm
• Dibujo mecánico — estructura 180 mm refrigerada por ventilador
• Características par-velocidad

Especificaciones técnicas

• Modelo / Número de pieza: CW180BLBT-48015-L3-H
• Potencia nominal: 7500 W
• Tensión nominal: 48 VDC
• Par nominal: 48 N·m
• Velocidad nominal: 1500 rpm
• Corriente nominal: 196±10% Arms
• Tamaño de bastidor: 180 mm
• Constante de par: 0,24±10% N·m/A
• Inercia rotor: 150±10% kg·m² × 10⁻⁴
• Back EMF: 14,5±10% V/krpm
• Inductancia de línea: 0,131±10% mH
• Resistencia de línea: 0,012±10% Ω
• Longitud cuerpo (L): 264 mm
• Longitud con freno (LB): 319 mm
• Peso: 32/34 kg
• Opciones de realimentación: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
• Aislamiento & dieléctrico: DC500V >20 MΩ (Clase F); 800VAC/1s/5mA
• Rango operativo: -20 a 40°C (opción -40 a 40°C); 20%–80% HR; altitud por debajo de 1000 m (reducción por encima)
• Clase de protección: IP54 (IP65 opcional)
