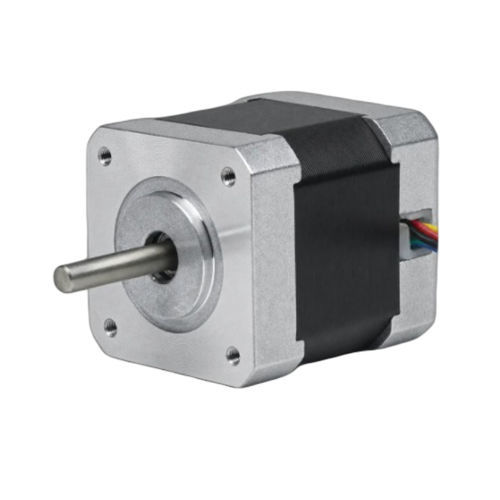

Motor paso a paso 2 fases 42BHH48-08A-24

paso a paso híbridoNEMA 17para la robótica

Descripción del producto
El 42BHH48-08A-24 es un motor paso a paso híbrido de 2 fases de 42 mm (NEMA 17) con cuerpo de 48 mm, que proporciona 0,314 N·m (3,2 kg·cm) de torque de retención. Corriente nominal 0,8 A/fase y cableado de 6 conductores para configuraciones en serie/paralelo. Aplicaciones típicas: automatización, CNC, robótica y equipos de laboratorio. Driver recomendado: CW215.

Características clave

• Ángulo por paso: 1,8° ± 5% — compatible con micropasos
• Torque de retención: 0,314 N·m (3,2 kg·cm)
• Corriente nominal: 0,8 A/fase — 6 conductores para flexibilidad
• Compacto: bastidor 42 mm (NEMA 17), cuerpo 48 mm, eje 5 mm
• Peso: 0,6 kg — adecuado para ensamblajes compactos

Especificaciones eléctricas
Ángulo por paso: 1,8° ± 5%
Torque de retención: 0,314 N·m (3,2 kg·cm)
Corriente nominal: 0,8 A/fase
Número de fases: 2
Número de conductores: 6
Diámetro del eje: 5 mm
Tamaño del marco: 42 mm (NEMA 17)
Longitud del cuerpo: 48 mm
Peso: 0,6 kg
Driver recomendado: CW215

Mecánica y documentación
El plano mecánico y la curva par‑velocidad están disponibles en la ficha del producto para ayudar en el montaje, la selección de acoplamientos y la verificación de rendimiento.

Información de pedido

• Familia de modelos: serie 42BHH — ejemplo: 42BHH48-08A-24
• Eje estándar: 5 mm — otras opciones bajo petición
• Conector: 6 conductores — ensamblajes o cables personalizados disponibles
