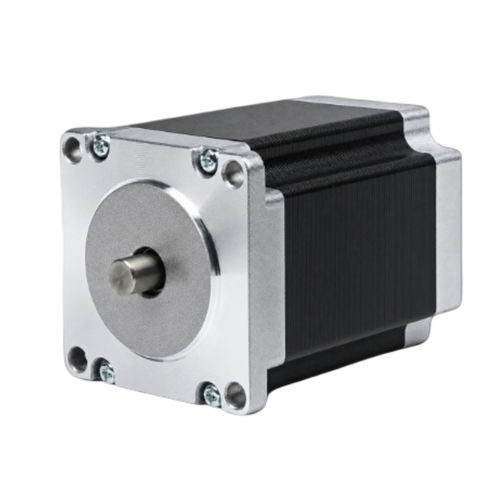

Motor paso a paso 2 fases 57BH76-120A-21B

paso a paso híbridoNEMA 23

Descripción general
El 57BH76-120A-21B es un motor paso a paso híbrido de 2 fases de 57mm (NEMA 23) que entrega 1,177 N·m (12 kg·cm) de par de retención en un cuerpo de 76 mm. Corriente nominal 1,2 A/fase y cableado de 4 hilos; diseñado para control de movimiento preciso en automatización industrial, CNC y robótica. Driver recomendado: CW542.

Puntos clave

• Ángulo por paso: 1,8° ±5%
• Par de retención: 1,177 N·m (12 kg·cm)
• Corriente nominal: 1,2 A/fase, cableado 4 hilos
• Marco 57mm (NEMA 23), longitud de cuerpo 76mm, eje 6,35mm
• Peso: 0,8 kg

Especificaciones eléctricas

• Ángulo por paso: 1,8° ±5%
• Corriente nominal: 1,2 A/fase
• Número de fases: 2
• Número de conductores: 4
• Driver recomendado: CW542

Mecánica / Planos
Se facilitan plano mecánico y curva par-velocidad de la serie 57BH para ayudar en el montaje, la integración y la evaluación del rendimiento.

Aplicaciones

• Posicionamiento de precisión en automatización y CNC
• Robótica y sistemas pick-and-place
• Equipos de laboratorio y dispositivos médicos (cuando proceda)

Información de pedido
Modelo: 57BH76-120A-21B. Contacte con ventas para personalización, plazos y compatibilidad de drivers.
