Servomotor paso a paso 57BH96PS20IC
60 V24 Vcon codificador y controlador integrados

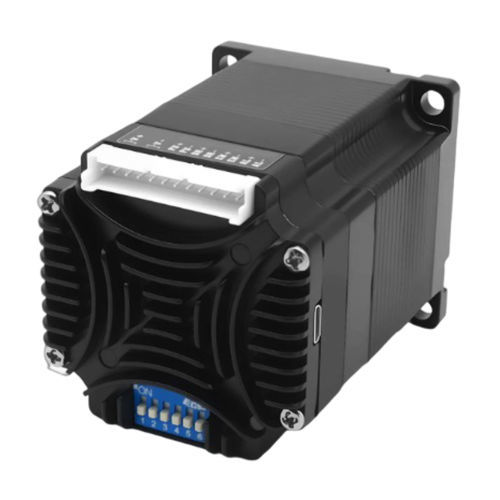

Servomotor paso a paso - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / con codificador y controlador integrados
Servomotor paso a paso - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / con codificador y controlador integrados
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
paso a paso
Voltaje
60 V, 24 V
Configuración
NEMA 23, con codificador y controlador integrados
Aplicaciones
con codificador integrado
Otras características
de alta resolución, en lazo cerrado, con controlador integrado, servoaccionado, con electrónica integrada, con control electrónico
Intensidad

Mín.: 0,2 A

Máx.: 3,2 A

Par

2 Nm
(1,475124 ft.lb)

Velocidad de rotación

Mín.: 0,01 rpm
(0,0628 rad.min-1)

Máx.: 3.000 rpm
(18.849,5559 rad.min-1)

Diámetro

8 mm
(0,31 in)

Temperatura de funcionamiento

Mín.: 0 °C
(32 °F)

Máx.: 40 °C
(104 °F)

Descripción

Visión general del producto
El 57BH96PS20IC es un servomotor paso a paso integrado controlado por pulsos que combina motor, controlador y codificador en un marco compacto de 57 mm para simplificar el cableado y la instalación en ejes de automatización de mayor par.

Puntos clave
  • Par máximo: 2,0 N·m
  • Control: pulsos / dirección TTL
  • Rango de tensión de entrada: 24–60 VDC
  • Codificador: 4096 líneas (16 384 cuentas)
  • Almacenamiento de configuración en FLASH interna

Especificaciones rápidas
  • Tamaño de marco: 57 mm
  • Longitud del cuerpo integrado: 96 mm
  • Par máximo: 2,0 N·m
  • Tensión de entrada: 24–60 VDC
  • Comunicación: pulsos / dirección TTL
  • Retroalimentación del codificador: 4096 líneas (16 384 cuentas)

Resumen del servo integrado (parámetros)
  • Modelo: 57BH96PS20IC
  • Tamaño de marco: 57 mm (NEMA 23)
  • Longitud cuerpo integrado: 96 mm
  • Tamaño L: 76 mm
  • Diámetro del eje: 8 mm
  • Rango tensión entrada: 24–60 VDC
  • Par máximo: 2,0 N·m
  • Comunicación: pulsos / dirección TTL

Eléctrico, retroalimentación y configuración
  • Ajuste de corriente: 0,2–3,2 A ajustable por software (motor emparejado de fábrica: 5,0 A)
  • Retroalimentación del codificador: 4096 líneas (16 384 cuentas)
  • Resistencia de fase: 0,4 Ω ±20%
  • Inductancia de fase: 1,8 mH ±20%
  • Inercia del rotor: aprox. 480 g·cm²
  • Peso: aprox. 1,2 kg
  • Rango de velocidad: 0,01 rpm a 3000 rpm
  • Microstep: 16 posiciones DIP; ajustable por software (≥200)
  • Frecuencia de filtro: 400 kHz por defecto; ajustable por software
  • Protecciones: sobre-tensión, bajo voltaje, sobrecorriente, circuito abierto de bobinado, desviación de posición
  • Almacenamiento no volátil: FLASH MCU interno
  • Temperatura de funcionamiento: 0°C a +40°C
  • Humedad de funcionamiento: 20% a 90% HR
  • TTL serie: 115200 bps; 8 bits de datos; 1 bit de parada; sin paridad

Dibujo mecánico
Dibujo mecánico e ilustración de dimensiones disponibles para el servomotor paso a paso integrado de 57 mm (archivo de dibujo mecánico disponible en la página del producto).

Especificaciones técnicas
  • Modelo: 57BH96PS20IC
  • Tamaño de marco: 57 mm (NEMA 23)
  • Longitud cuerpo integrado: 96 mm
  • Tamaño L: 76 mm
  • Diámetro del eje: 8 mm
  • Par máximo: 2,0 N·m
  • Rango tensión entrada: 24–60 VDC
  • Comunicación: pulsos / dirección TTL
  • Codificador: 4096 líneas (16 384 cuentas)
  • Ajuste de corriente: 0,2–3,2 A ajustable por software (motor emparejado de fábrica: 5,0 A)
  • Resistencia de fase: 0,4 Ω ±20%
  • Inductancia de fase: 1,8 mH ±20%
  • Inercia del rotor: aprox. 480 g·cm²
  • Peso: aprox. 1,2 kg
  • Rango de velocidad: 0,01–3000 rpm
  • Microstep: 16 posiciones DIP; ajustable por software (≥200)
  • Frecuencia filtro: 400 kHz por defecto; ajustable
  • Protecciones: sobre-tensión, bajo voltaje, sobrecorriente, circuito abierto de bobinado, desviación de posición
  • Almacenamiento no volátil: FLASH MCU interno
  • Temp. funcionamiento: 0°C a +40°C
  • Humedad funcionamiento: 20% a 90% HR
  • TTL serie: 115200 bps; 8N1 (8 bits, sin paridad, 1 bit de parada)
