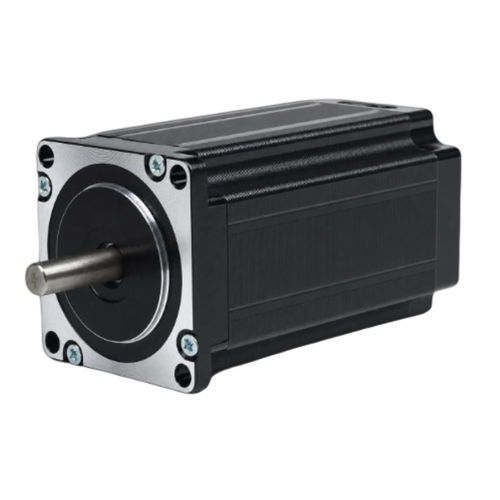

Motor paso a paso 4 fases 57BHH100-420A-21B

paso a paso híbridoNEMA 23

Resumen
El 57BHH100-420A-21B es un motor paso a paso híbrido de 4 fases de 57 mm (NEMA 23) que ofrece 2,747 N·m (28 kg·cm) de par de retención en un cuerpo de 100 mm. Con una corriente nominal de 2,97 A/fase, proporciona rendimiento constante para control de movimiento de precisión en automatización industrial y robótica. Controlador recomendado: CWD556.

Puntos clave

• 4 fases, paso 1,8° — par de retención 2,747 N·m (28 kg·cm)
• Corriente nominal 2,97 A/fase — bastidor 57 mm (NEMA 23)
• Longitud de cuerpo 100 mm, diámetro de eje 8 mm, 8 salidas

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Par de retención: 2,747 N·m (28 kg·cm)
Corriente nominal: 2,97 A/fase
Fases: 4
Salidas: 8
Diámetro del eje: 8 mm
Tamaño de bastidor: 57 mm (NEMA 23)
Longitud de cuerpo: 100 mm
Peso: 2 kg
Controlador recomendado: CWD556

Dibujo mecánico
El dibujo mecánico de la serie 57BH está disponible en la página del producto.

Curva par-velocidad
La curva par-velocidad de la serie 57BH está disponible en la página del producto.

Ficha técnica
Identificador de la ficha: 57BHH100-420A-21B (PDF disponible en la página del producto).

Especificaciones técnicas

• Ángulo de paso: 1,8° ± 5%
• Par de retención: 2,747 N·m (28 kg·cm)
• Corriente nominal: 2,97 A/fase
• Fases: 4
• Salidas: 8
• Diámetro del eje: 8 mm
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud de cuerpo: 100 mm
• Peso: 2 kg
• Controlador recomendado: CWD556
