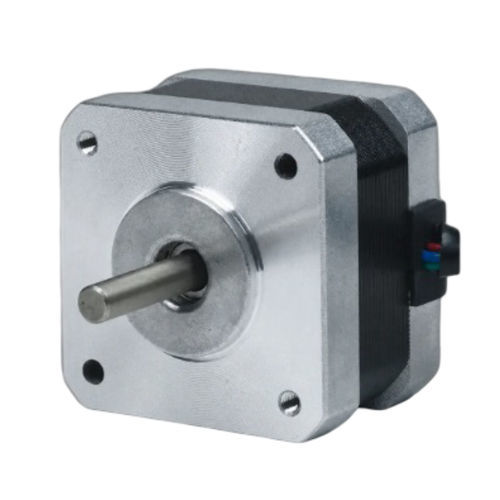

Motor paso a paso 2 fases 42BHH34-160A-24E

paso a paso híbridoNEMA 17

Descripción general
El 42BHH34-160A-24E es un motor paso a paso híbrido de 2 fases de 42 mm (NEMA 17) que proporciona un par de retención de 0,284 N·m (2,9 kg·cm) en un cuerpo compacto de 34 mm. Corriente nominal 1,6 A/fase. Controlador recomendado: CW422C.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 0,284 N·m (2,9 kg·cm)
• Corriente nominal 1,6 A/fase — bastidor 42 mm (NEMA 17)
• Cuerpo compacto de 34 mm — eje Ø 5 mm — 4 conductores

Especificaciones rápidas
Modelo: 42BHH34-160A-24E
Serie: 42BHH / 42BH Series
Tamaño de bastidor: 42 mm (NEMA 17)
Longitud del cuerpo: 34 mm
Fases: 2
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,284 N·m (2,9 kg·cm)
Corriente nominal: 1,6 A/fase
N.º de conductores: 4
Diámetro del eje: 5 mm
Peso: 0,25 kg
Controlador recomendado: CW422C

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,284 N·m (2,9 kg·cm)
Corriente nominal: 1,6 A/fase
N.º de fases: 2
N.º de conductores: 4
Diámetro del eje: 5 mm
Tamaño de bastidor: 42 mm (NEMA 17)
Longitud del cuerpo: 34 mm
Peso: 0,25 kg
Controlador recomendado: CW422C

Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par‑velocidad de la serie 42BH para facilitar la integración y la evaluación del rendimiento. Use la curva par‑velocidad para comprobar la idoneidad a las velocidades y cargas previstas.

Especificaciones técnicas

• Modelo: 42BHH34-160A-24E
• Serie: 42BHH / 42BH Series
• Tamaño de bastidor: 42 mm (NEMA 17)
• Longitud del cuerpo: 34 mm
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,284 N·m (2,9 kg·cm)
• Corriente nominal: 1,6 A/fase
• N.º de conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0,25 kg
• Controlador recomendado: CW422C
