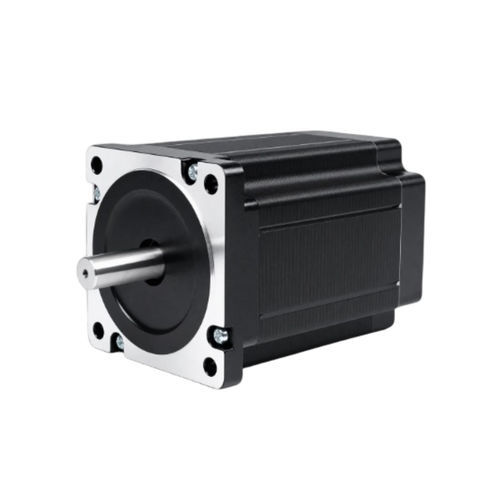

Motor paso a paso 2 fases 86BH128-300A-55D

paso a paso híbridoNEMA 34industrial

Descripción del producto
El 86BH128 es un motor paso a paso híbrido de 86 mm (NEMA 34) con cuerpo de 128 mm, que ofrece 4,90 N·m (50 kg·cm) de par de retención a 3,0 A/fase. Su longitud de cuerpo aumentada proporciona mayor par manteniendo un consumo de corriente moderado, adecuado para enrutadores CNC pesados, mesas de plasma y grabadores de gran formato en aplicaciones industriales.

Aspectos destacados

• Par de retención: 4,90 N·m (50 kg·cm)
• Marco: 86 mm (NEMA 34), cuerpo 128 mm
• Configuración: 2 fases, 4 cables
• Diámetro del eje: 12 mm
• Controlador recomendado: CWD860H

Especificaciones eléctricas
Ángulo de paso: 1,8° ±5%
Corriente nominal: 3,0 A/fase
Par de retención: 4,90 N·m (50 kg·cm)
Fases: 2
Cables: 4
Diámetro del eje: 12 mm
Tamaño de cuadro: 86 mm (NEMA 34)
Longitud del cuerpo: 128 mm
Peso: 3,6 kg
Controlador recomendado: CWD860H

Mecánica y rendimiento
Se proporcionan planos mecánicos para la serie 86BH; las curvas par-velocidad y los datos específicos de variantes están disponibles bajo solicitud para integración y dimensionado.

Especificaciones técnicas

• Modelo: 86BH128
• Tamaño del marco: 86 mm (NEMA 34)
• Longitud del cuerpo: 128 mm
• Ángulo de paso: 1,8° ±5%
• Par de retención: 4,90 N·m (50 kg·cm)
• Corriente nominal: 3,0 A/fase
• Fases: 2
• Cables: 4
• Diámetro del eje: 12 mm
• Peso: 3,6 kg
• Controlador recomendado: CWD860H
