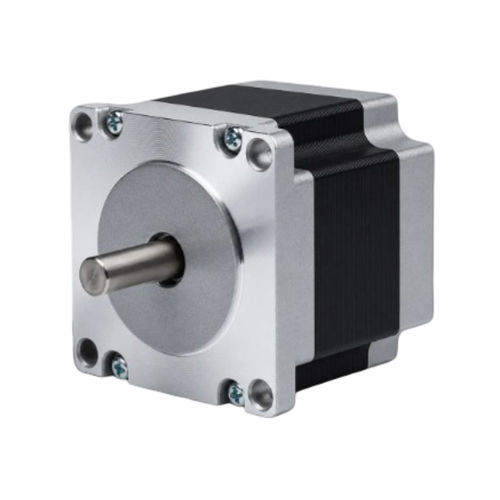

Motor paso a paso 2 fases 57BHH56-280B-21DC

paso a paso híbridoNEMA 23

Resumen del producto
El 57BHH56-280B-21DC es un motor paso a paso híbrido de 57 mm (NEMA 23) de 2 fases que ofrece un par de retención de 1,089 N·m (11,1 kg·cm) en un cuerpo compacto de 56 mm. Corriente nominal 2,8 A por fase; indicado para posicionamiento de precisión y control de movimiento en automatización industrial. Controlador recomendado: CW542.

Aspectos destacados

• Diseño híbrido de 2 fases — ángulo de paso 1,8°
• Par de retención 1,089 N·m (11,1 kg·cm)
• Corriente nominal 2,8 A/fase — bastidor 57 mm (NEMA 23)
• Longitud de cuerpo 56 mm, diámetro de eje 6,35 mm

Especificaciones eléctricas (resumen)
Ángulo de paso — 1,8° ± 5%
Par de retención — 1,089 N·m (11,1 kg·cm)
Corriente nominal — 2,8 A/Fase
Número de fases — 2
Número de conductores — 4
Diámetro de eje — 6,35 mm
Tamaño de bastidor — 57 mm (NEMA 23)
Longitud del cuerpo — 56 mm
Peso — 0,65 kg
Controlador recomendado — CW542

Plano mecánico
Plano mecánico disponible para la serie 57BH (57 mm / NEMA 23) que muestra detalles de montaje y dimensiones para integración.

Curva par-velocidad
Se proporciona la curva par-velocidad de la serie 57BH para evaluar el par disponible en función de la velocidad y seleccionar controladores o reductores adecuados.

Especificaciones técnicas

• Modelo: 57BHH56-280B-21DC
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 56 mm
• Ángulo de paso: 1,8° ± 5%
• Número de fases: 2
• Corriente nominal: 2,8 A/Fase
• Par de retención: 1,089 N·m (11,1 kg·cm)
• Diámetro de eje: 6,35 mm
• Número de conductores: 4
• Peso: 0,65 kg
• Controlador recomendado: CW542
