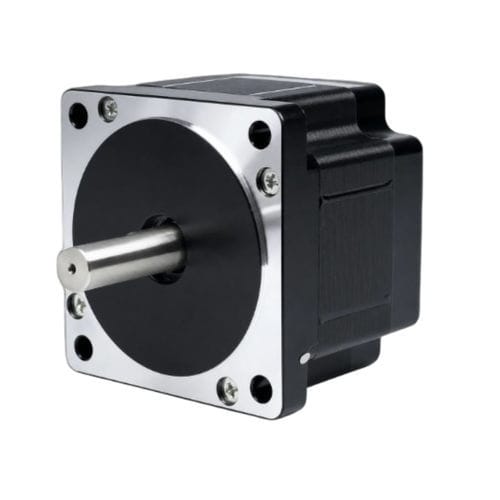

Motor paso a paso 2 fases 86BHM65-180

paso a paso híbrido48 VNEMA 34

Descripción general del producto
El 86BHM65 es un motor paso a paso híbrido NEMA 34 (86 mm) con cuerpo compacto de 65 mm y un ángulo de paso de alta resolución de 0,9° (400 pasos/rev). Proporciona un par de retención de 2,20 N·m (22,4 kg·cm) a 1,8 A por fase, idóneo para aplicaciones industriales que requieren posicionamiento preciso.

Puntos clave

• Par de retención: 2,20 N·m (22,4 kg·cm)
• Ángulo de paso: 0,9° (400 pasos/rev) para alta resolución
• Marco: 86 mm (NEMA 34), longitud del cuerpo: 65 mm
• Configuración: 2 fases, 4 conductores
• Driver recomendado: CWD860H

Especificaciones eléctricas
Ángulo de paso — 0,9° ±5%
Par de retención — 2,20 N·m (22,4 kg·cm)
Corriente nominal — 1,8 A/fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 8 mm
Tamaño de marco — 86 mm (NEMA 34)
Longitud del cuerpo — 65 mm
Peso — 1,95 kg
Driver recomendado — CWD860H

Mecánica y rendimiento
Plano mecánico disponible para la serie 86BH (86 mm / NEMA 34). Curvas par-velocidad suministradas para configuraciones relacionadas de la serie 86; consultar las hojas de datos para rendimiento específico por variante.

Características / Especificaciones técnicas

• Modelo: 86BHM65
• Tamaño del marco: 86 mm (NEMA 34)
• Longitud del cuerpo: 65 mm
• Ángulo de paso: 0,9° (400 pasos/rev)
• Par de retención: 2,20 N·m (22,4 kg·cm)
• Corriente nominal: 1,8 A/fase
• Número de fases: 2
• Número de conductores: 4
• Diámetro del eje: 8 mm
• Peso: 1,95 kg
• Driver recomendado: CWD860H
• Aplicaciones típicas: routers CNC, cortadoras láser, máquinas de grabado y otros sistemas de posicionamiento de precisión
