Motor paso a paso 2 fases 42BHM29-050C-24

paso a paso híbridoNEMA 17

Descripción del producto

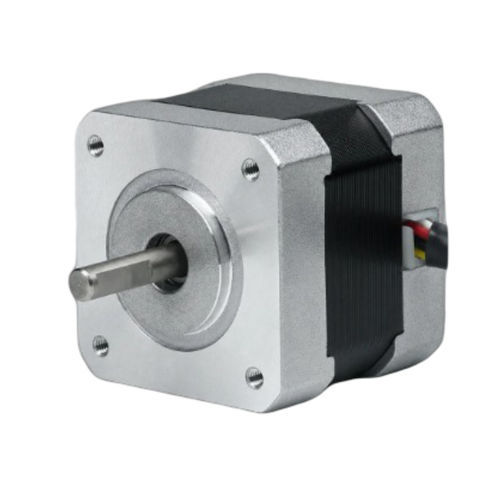

El 42BHM29-050C-24 es un motor paso a paso híbrido de 2 fases de 42 mm (NEMA 17) que ofrece 0,167 N·m (1,7 kg·cm) de par de retención en un cuerpo de 29 mm. Con una corriente nominal de 0,5 A/fase, es adecuado para aplicaciones de control de movimiento de precisión compactas. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 0,9° — par de retención 0,167 N·m (1,7 kg·cm)
• Corriente nominal 0,5 A/fase — chasis 42 mm (NEMA 17)
• Longitud de cuerpo 29 mm, eje 5 mm — configuración de 4 hilos

Especificaciones eléctricas
Ángulo de paso: 0,9° ± 5%
Par de retención: 0,167 N·m (1,7 kg·cm)
Corriente nominal: 0,5 A/fase
Número de fases: 2
Número de conductores: 4
Diámetro del eje: 5 mm
Tamaño de marco: 42 mm (NEMA 17)
Longitud del cuerpo: 29 mm
Peso: 0,24 kg
Driver recomendado: CW215

Dibujo mecánico
El dibujo mecánico de la serie 42BH (42 mm NEMA 17) está disponible y muestra las dimensiones de montaje, la longitud del eje y los detalles mecánicos para la instalación.

Curva par-velocidad
La curva par-velocidad de la serie 42BH está disponible para visualizar la relación entre el par y la velocidad y ayudar en la selección para aplicaciones dinámicas.

Especificaciones técnicas

• Ángulo de paso: 0,9° ± 5%
• Par de retención: 0,167 N·m (1,7 kg·cm)
• Corriente nominal: 0,5 A/fase
• Fases: 2
• Conductores: 4
• Diámetro del eje: 5 mm
• Tamaño del marco: 42 mm (NEMA 17)
• Longitud del cuerpo: 29 mm
• Peso: 0,24 kg
• Driver recomendado: CW215
