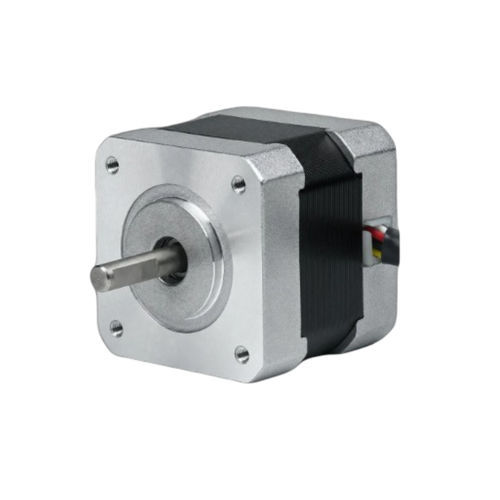

Motor paso a paso 2 fases 42BHH39-168A-24

paso a paso híbridoNEMA 17

Descripción del producto
El 42BHH39-168A-24 es un motor paso a paso híbrido de 2 fases de 42 mm (NEMA 17) que entrega 0,412 N·m (4,2 kg·cm) de par de retención en un cuerpo de 39 mm. Corriente nominal: 0,8 A/fase. Driver recomendado: CW215.

Aspectos destacados

• 2 fases, paso 1,8° — par de retención 0,412 N·m (4,2 kg·cm)
• 0,8 A/fase — armazón 42 mm (NEMA 17)
• Longitud del cuerpo 39 mm — eje Ø 5 mm

Especificaciones eléctricas

• Modelo — 42BHH39-168A-24
• Paso — 1,8° ± 5%
• Par de retención — 0,412 N·m (4,2 kg·cm)
• Corriente nominal — 0,8 A/fase
• Número de fases — 2
• Número de conductores — 4
• Diámetro del eje — 5 mm
• Tamaño de marco — 42 mm (NEMA 17)
• Longitud del cuerpo — 39 mm
• Peso — 0,4 kg
• Driver recomendado — CW215

Plano mecánico
Consulte el plano mecánico de la serie 42BH (42 mm / NEMA 17) en la página del producto para dimensiones de montaje y tolerancias.

Curva par-velocidad
Vea la curva par-velocidad de la serie 42BH en la página del producto para evaluar el comportamiento según el rango de velocidad.

Aplicaciones

• Control de movimiento de precisión: máquinas CNC, sistemas pick-and-place, mesas de indexado
• Automatización: robótica, posicionamiento de cintas transportadoras, actuadores
• Fabricación aditiva, equipos de laboratorio y bancos de ensayo

Especificaciones técnicas

• Nombre comercial — 42BHH39
• Tamaño de marco — 42 mm (NEMA 17)
• Longitud del cuerpo — 39 mm
• Fase — 2
• Paso — 1,8° ± 5%
• Par de retención — 0,412 N·m (4,2 kg·cm)
• Corriente nominal — 0,8 A/fase
• Conductores — 4
• Diámetro del eje — 5 mm
• Peso — 0,4 kg
• Driver recomendado — CW215
