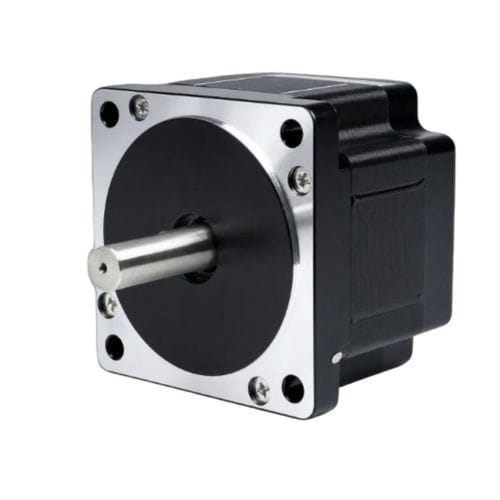

Motor paso a paso 2 fases 86BHH60-300A-37D

paso a paso híbridoNEMA 34

Resumen del producto
El 86BHH60 es un motor paso a paso híbrido NEMA 34 compacto con cuerpo de 60mm, que proporciona 2,94 N·m (30 kg·cm) de par de retención a 3,0 A. Su longitud reducida y eje de 14mm lo hacen adecuado para máquinas CNC con espacio limitado, sistemas láser y equipos pick-and-place.

Puntos clave

• Par de retención: 2,94 N·m (30 kg·cm)
• Cuerpo compacto de 60mm
• Marco 86mm (NEMA 34)
• Diámetro del eje: 14mm
• Controlador recomendado: CWD860H

Especificaciones eléctricas (tabla)
Ángulo de paso: 1,8° ±5%
Par de retención: 2,94 N·m (30 kg·cm)
Corriente nominal: 3,0 A/fase
Número de fases: 2
Número de cables: 4
Diámetro del eje: 14mm
Tamaño de marco: 86mm (NEMA 34)
Longitud del cuerpo: 60mm
Peso: 1,7 kg
Controlador recomendado: CWD860H

Dibujo mecánico
Dibujo mecánico – serie 86BH (86mm (NEMA 34)) (ilustración disponible en la página del producto)

Curva par-velocidad
Curva par-velocidad (gráfico de referencia para la serie; consulte las especificaciones y gráficos para puntos de operación)

Hoja de datos del producto
Referencia de la hoja de datos: 86BHH60-300A-37D

Características técnicas / especificaciones

• Modelo: 86BHH60
• Tamaño de marco: 86mm (NEMA 34)
• Longitud del cuerpo: 60mm
• Ángulo de paso: 1,8° (±5%)
• Par de retención: 2,94 N·m (30 kg·cm)
• Corriente nominal: 3,0 A/fase
• Número de fases: 2
• Número de cables: 4
• Diámetro del eje: 14mm
• Peso: 1,7 kg
• Controlador recomendado: CWD860H
