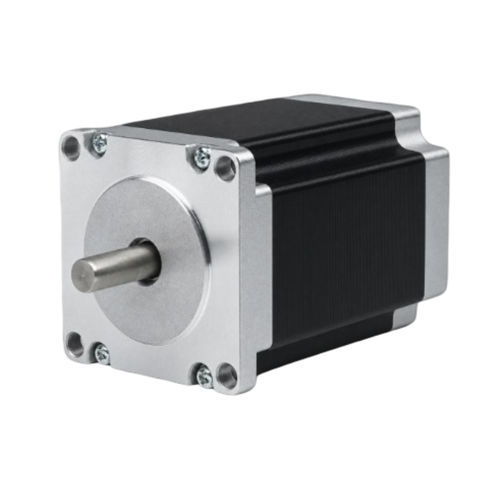

Motor paso a paso híbrido 57BHH94-430B-21

paso a paso 2 fasesNEMA 23de alto par

Resumen del producto
El 57BHH94-430B-21 es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que entrega 2,551 N·m (26 kg·cm) de par de retención en un cuerpo de 94 mm. Con una corriente nominal de 4,2 A/fase y un eje de 10 mm, es adecuado para aplicaciones de control de movimiento de precisión que requieren alta torsión en un formato compacto. Driver recomendado: CWD556.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 26 kg·cm (2,551 N·m)
• Corriente nominal 4,2 A/fase — bastidor 57 mm (NEMA 23)
• Longitud de cuerpo 94 mm, diámetro de eje 10 mm

Especificaciones eléctricas
Ángulo de paso — 1,8° ± 5%
Par de retención — 2,551 N·m (26 kg·cm)
Corriente nominal — 4,2 A/fase
Número de fases — 2
Número de conductores — 4
Diámetro de eje — 10 mm
Tamaño de cuadro — 57 mm (NEMA 23)
Longitud de cuerpo — 94 mm
Peso — 1,6 kg
Driver recomendado — CWD556

Gráficos mecánicos y de rendimiento
Se proporcionan plano mecánico (serie 57BH) y curva par-velocidad (serie 57BH) como imágenes de referencia para dimensiones de montaje y características de rendimiento.

Ficha técnica
Referencia de la ficha: 57BHH94-430B-21

Especificaciones técnicas

• Modelo: 57BHH94-430B-21
• Serie: 57BH / 57BHH
• Fase: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 2,551 N·m (26 kg·cm)
• Corriente nominal: 4,2 A/fase
• Número de conductores: 4
• Diámetro de eje: 10 mm
• Longitud de cuerpo: 94 mm
• Tamaño de cuadro: 57 mm (NEMA 23)
• Peso: 1,6 kg
• Driver recomendado: CWD556
