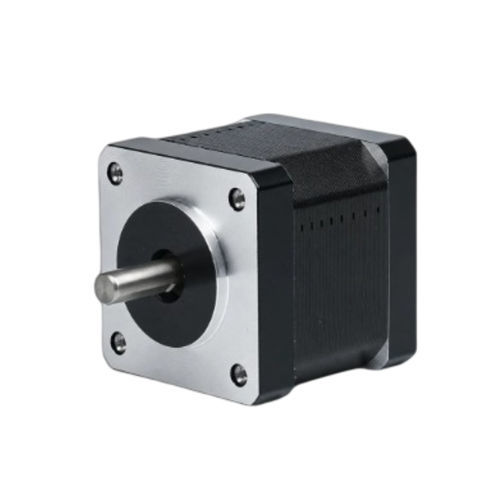

Motor paso a paso híbrido 35BHH34-200A-24

NEMA 14

Descripción del producto
El 35BHH34-200A-24 es un motor paso a paso híbrido de 2 fases y 35 mm (NEMA 14) que proporciona 0,137 N·m (1,4 kg·cm) de par de retención con una longitud de carcasa de 34 mm. Corriente nominal 2 A/fase y eje de 5 mm, indicado para aplicaciones de control de movimiento compacto y de precisión. Driver recomendado: CW215.

Aspectos destacados

• 2 fases, ángulo de paso 1,8° — par de retención 0,137 N·m
• Corriente nominal 2 A/fase — bastidor 35 mm (NEMA 14)
• Longitud de cuerpo 34 mm — diámetro de eje 5 mm

Fichas de especificaciones rápidas

• Fases: 2
• Ángulo de paso: 1,8°
• Par de retención: 0,137 N.m
• Corriente/Fase: 2 A
• Diámetro del eje: 5 mm
• Número de conductores: 4

Especificaciones eléctricas (tabla)
Parámetro — Valor
Ángulo de paso — 1,8° ± 5%
Par de retención — 0,137 N·m (1,4 kg·cm)
Corriente nominal — 2 A/Fase
Número de fases — 2
Número de conductores — 4
Diámetro del eje — 5 mm
Tamaño de bastidor — 35 mm (NEMA 14)
Longitud del cuerpo — 34 mm
Peso — 0,22 kg
Driver recomendado — CW215

Ilustraciones adicionales
Se proporcionan el plano mecánico y la curva par-velocidad de la serie 35BH (35 mm / NEMA 14) para apoyar la integración mecánica y la evaluación del rendimiento.

Características / especificaciones técnicas

• Familia de modelos: serie 35BHH
• Bastidor: 35 mm (NEMA 14)
• Longitud del cuerpo: 34 mm
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,137 N·m (1,4 kg·cm)
• Corriente nominal: 2 A por fase
• Fases: 2
• Número de conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0,22 kg
• Driver recomendado: CW215
