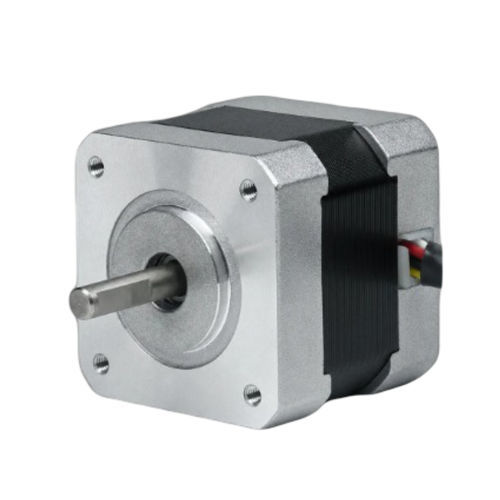

Motor paso a paso 2 fases 42BHM39-100-22D

paso a paso híbridoNEMA 17para uso médico

Descripción general
El 42BHM39-100-22D es un motor paso a paso híbrido de 2 fases y 42 mm (NEMA 17) que proporciona 0,334 N·m (3,4 kg·cm) de par de retención en un cuerpo compacto de 39 mm. Corriente nominal 1 A/fase, cableado 4 conductores. Diseñado para control de movimiento de precisión e integración OEM. Driver recomendado: CW215. Personalización OEM disponible, sin MOQ.

Características principales

• 2 fases, paso 0,9° — par de retención 0,334 N·m (3,4 kg·cm)
• Corriente nominal 1 A/fase — bastidor 42 mm (NEMA 17)
• Cuerpo compacto de 39 mm con eje de 5 mm — apto para instalaciones con espacio limitado

Especificaciones rápidas

• Fases: 2
• Ángulo de paso: 0,9° ± 5%
• Par de retención: 0,334 N·m (3,4 kg·cm)
• Corriente nominal: 1 A/Fase
• N.º de conductores: 4
• Diámetro del eje: 5 mm
• Longitud del cuerpo: 39 mm

Especificaciones completas (Eléctricas & Mecánicas)
Ángulo de paso — 0,9° ± 5%
Par de retención — 0,334 N·m (3,4 kg·cm)
Corriente nominal — 1 A/Fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 5 mm
Tamaño de bastidor — 42 mm (NEMA 17)
Longitud del cuerpo — 39 mm
Peso — 0,45 kg
Driver recomendado — CW215

Mecánica y rendimiento
Se proporcionan planos mecánicos y curvas par‑velocidad de la serie 42BH para facilitar la integración del sistema y el ajuste del control. Las dimensiones corresponden a la variante de 39 mm con eje de 5 mm.

Aplicaciones

• Posicionamiento de precisión: impresoras 3D, máquinas pick-and-place
• Automatización industrial: cobots, indexación de transportadores
• Pequeños CNC, dispositivos médicos y equipos de laboratorio
