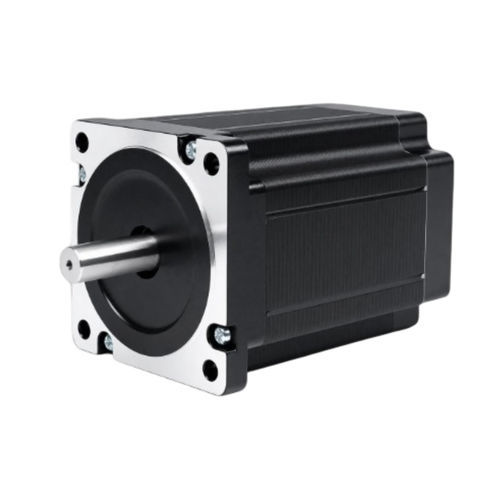

Motor paso a paso 2 fases 86BHH118-400A-32B

paso a paso híbrido48 VNEMA 34

Resumen del producto
El 86BHH118 es un motor paso a paso híbrido en carrocería de 86 mm (NEMA 34) con cuerpo de 118 mm, que proporciona 8.33 N·m (85 kg·cm) de par de retención a 6.0 A/fase. Está diseñado para aplicaciones que requieren alto par de retención, como máquinas CNC de gran tamaño, mesas de plasma grandes y sistemas de pórtico pesados.

Puntos clave

• Par de retención: 8.33 N·m (85 kg·cm)
• Carcasa: 86 mm (NEMA 34); longitud del cuerpo: 118 mm
• Configuración: 2 fases, 4 conductores
• Diámetro del eje: 14 mm
• Controlador recomendado: CWD860H

Especificaciones eléctricas (extracto)
Ángulo por paso: 1.8° ± 5%
Par de retención: 8.33 N·m (85 kg·cm)
Corriente nominal: 6.0 A/fase
N.º de fases: 2
N.º de conductores: 4
Diámetro del eje: 14 mm
Tamaño del marco: 86 mm (NEMA 34)
Longitud del cuerpo: 118 mm
Peso: 4.0 kg
Controlador recomendado: CWD860H

Imágenes técnicas adicionales
El plano mecánico y la curva par-velocidad están disponibles en los recursos del producto en la página para referencia.

Especificaciones técnicas

• Modelo: 86BHH118
• Tamaño del marco: 86 mm (NEMA 34)
• Longitud del cuerpo: 118 mm
• Ángulo por paso: 1.8° ± 5%
• Par de retención: 8.33 N·m (85 kg·cm)
• Corriente nominal: 6.0 A/fase
• N.º de fases: 2
• N.º de conductores: 4
• Diámetro del eje: 14 mm
• Peso: 4.0 kg
• Controlador recomendado: CWD860H
• Aplicaciones típicas: máquinas CNC pesadas, mesas de plasma grandes, sistemas de pórtico pesados
