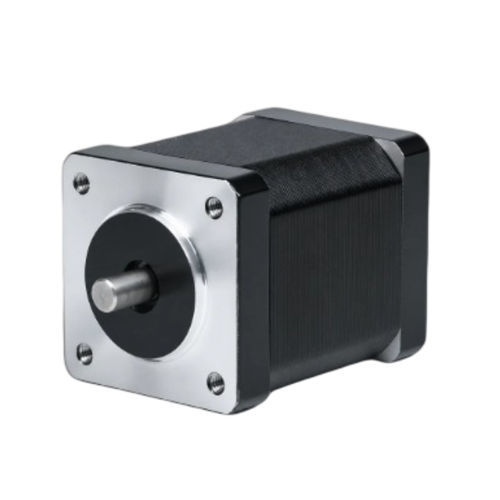

Motor paso a paso híbrido 35BHH40-150-16B

paso a paso 2 fasesNEMA 14para aplicaciones industriales

Resumen
El 35BHH40-150-16B es un motor paso a paso híbrido de 35 mm (NEMA 14) de 2 fases que proporciona 0.255 N·m (2.6 kg·cm) de par de retención en un cuerpo de 40 mm. Corriente nominal 1.5 A/fase. Adecuado para control de movimiento de precisión en automatización industrial, robótica y CNC compactos. Driver recomendado: CW215.

Puntos clave

• 2 fases, paso 1.8° — par de retención 0.255 N·m (2.6 kg·cm)
• Corriente nominal 1.5 A/fase — bastidor 35 mm (NEMA 14)
• Longitud del cuerpo 40 mm, eje Ø 5 mm, cableado 4 conductores

Especificaciones resumidas
Fases — 2
Ángulo de paso — 1.8° (± 5%)
Par de retención — 0.255 N·m (2.6 kg·cm)
Corriente nominal — 1.5 A/fase
Diámetro del eje — 5 mm
N.º de conductores — 4
Longitud del cuerpo — 40 mm
Tamaño de marco — 35 mm (NEMA 14)
Peso — 0.4 kg
Driver recomendado — CW215

Ficha técnica
Código de la ficha técnica mostrado en la página: 35BHH40-150-16B (PDF disponible para descarga en la ficha del producto).

Ilustraciones
Incluye plano mecánico de la serie 35BH y curva par‑velocidad de la serie 35BH.

Especificaciones técnicas

• Modelo: 35BHH40-150-16B (referencia de página)
• Tamaño de marco: 35 mm (NEMA 14)
• Longitud del cuerpo: 40 mm
• Ángulo de paso: 1.8° ± 5%
• N.º de fases: 2
• Par de retención: 0.255 N·m (2.6 kg·cm)
• Corriente nominal: 1.5 A/fase
• N.º de conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0.4 kg
• Driver recomendado: CW215
