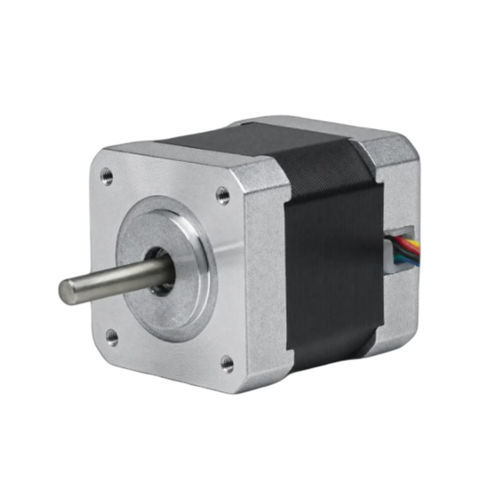

Motor paso a paso 42BHH48-140A-07EH

paso a paso híbridopaso a paso 2 fases4.8 V

Descripción del producto
El CW-42BHH48-140A-07EH es un motor paso a paso híbrido integrado compacto NEMA 17 (42 mm) con driver IRS42E incorporado. Proporciona 0,608 N·m de par de retención a 1,4 A/fase e integra motor y driver para un cableado simplificado y una instalación de tamaño reducido, apto para impresoras 3D, pequeños CNC y equipos de automatización compactos.

Puntos clave

• Motor integrado NEMA 17 (42 mm) con driver IRS42E incorporado
• Par de retención: 0,608 N·m (6,2 kg·cm)
• Corriente nominal: 1,4 A/fase, Tensión nominal: 4,8 VDC
• Ángulo por paso: 1,8° (200 pasos/rev)
• Longitud de cuerpo compacta: 48 mm
• Cableado simplificado — motor y driver en una sola unidad

Resumen (tabla)
Tamaño del marco: 42 mm (NEMA 17)
Longitud del cuerpo: 48 mm máx.
Ángulo por paso: 1,8° ± 5%
Par de retención: 0,608 N·m (6,2 kg·cm)
Corriente nominal: 1,4 A/fase
Tensión nominal: 4,8 VDC
Driver integrado: IRS42E

Especificaciones del motor (tabla)
Número de fases: 2
Ángulo por paso: 1,8° ± 5%
Par de retención: 0,608 N·m (6,2 kg·cm)
Tensión nominal: 4,8 VDC
Corriente nominal: 1,4 A/fase
Resistencia de fase (20°C): 3,4 Ω ± 10%
Inductancia de fase (1 kHz): 7,5 mH ± 20%
Inercia del rotor: 76 g·cm²
Resistencia de aislamiento: 100 MΩ min (500 VDC)
Clase de aislamiento: Clase B (130°C)
Temperatura ambiente: -20°C a +50°C
Humedad ambiente: 15% a 95%
Tamaño del marco: 42 mm (NEMA 17)
Longitud del cuerpo: 48 mm máx.
Diámetro del eje: φ5 mm
Cable: 4 conductores, longitud 55 mm, 5 mm estañado
Especificación del cable: 24AWG UL1430

Driver integrado (IRS42E)
Modelo del driver: IRS42E
Montaje: 2 tornillos M3×40 GB823 (diagonal)
Tubo termoencogible: φ4×45 mm
Tornillos de montaje (adjuntos): 2-M3×59,5 GB823
Etiqueta del driver: fijada al cuerpo del driver

Dibujo mecánico
Dibujo mecánico disponible para la serie 42BHH (42 mm NEMA 17, driver integrado).

Especificaciones técnicas

• Modelo / Serie: 42BHH48
• Fase: 2
• Ángulo por paso: 1,8° ± 5% (200 pasos/rev)
• Par de retención: 0,608 N·m (6,2 kg·cm)
• Corriente nominal: 1,4 A/fase
• Tensión nominal: 4,8 VDC
• Resistencia de fase (20°C): 3,4 Ω ± 10%
• Inductancia de fase (1 kHz): 7,5 mH ± 20%
• Inercia del rotor: 76 g·cm²
• Resistencia de aislamiento: ≥100 MΩ (500 VDC)
• Clase de aislamiento: Clase B (130°C)
• Rango de temperatura ambiente: -20°C a +50°C
• Rango de humedad ambiente: 15% a 95%
• Tamaño del marco: 42 mm (NEMA 17)
• Longitud del cuerpo: 48 mm máx.
• Diámetro del eje: φ5 mm
• Cable: 4 conductores, longitud 55 mm, 5 mm estañado
• Especificación del cable: 24AWG UL1430
• Driver integrado: IRS42E (motor y driver combinados)
• Montaje: tornillos diagonales 2-M3×40 (GB823); tornillos de montaje del driver 2-M3×59,5 (GB823)
