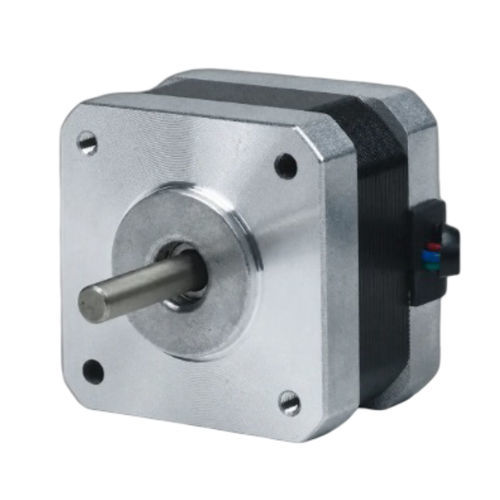

Motor paso a paso 2 fases 42BHH29-120A-20

paso a paso híbridobifásicoNEMA 17

Descripción del producto
El 42BHH29-120A-20 es un motor paso a paso híbrido de 2 fases de 42 mm (NEMA 17) que proporciona 0,206 N·m (2,1 kg·cm) de par de retención en un cuerpo compacto de 29 mm. Corriente nominal de 1,2 A/fase, apropiado para aplicaciones de control de movimiento de precisión que requieren un motor de perfil corto. Driver recomendado: CW215.

Puntos clave

• 2 fases, paso 1,8° — par de retención 0,206 N·m (2,1 kg·cm)
• Corriente nominal 1,2 A/fase — marco 42 mm (NEMA 17)
• Longitud del cuerpo 29 mm — diámetro del eje 5 mm

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,206 N·m (2,1 kg·cm)
Corriente nominal: 1,2 A/fase
Número de fases: 2
Número de conductores: 4
Diámetro del eje: 5 mm
Tamaño del marco: 42 mm (NEMA 17)
Longitud del cuerpo: 29 mm
Peso: 0,24 kg
Driver recomendado: CW215

Dibujo mecánico
Dibujo mecánico disponible para la serie 42BH (42 mm / NEMA 17) que muestra las dimensiones de montaje y los detalles del eje.

Curva par-velocidad
Curva par-velocidad disponible para la serie 42BH que ilustra las características de par en función de la velocidad para la selección y dimensionamiento.

Especificaciones técnicas

• Modelo: 42BHH29-120A-20
• Marca: NEOTON MOTOR
• Tamaño de marco: 42 mm (NEMA 17)
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,206 N·m (2,1 kg·cm)
• Corriente nominal: 1,2 A/fase
• Número de conductores: 4
• Diámetro del eje: 5 mm
• Longitud del cuerpo: 29 mm
• Peso: 0,24 kg
• Driver recomendado: CW215
