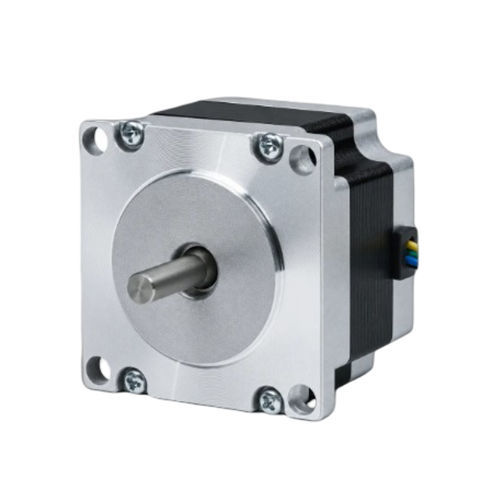

Motor paso a paso híbrido 57BHH48-16-21B

paso a paso 2 fasesNEMA 23de precisión

Descripción del producto
El 57BHH48-16-21B es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que proporciona un par de retención de 0,883 N·m (9 kg·cm) en un cuerpo de 48 mm. Con una corriente nominal de 1,6 A/fase, es adecuado para aplicaciones de control de movimiento de precisión que requieren tamaño compacto y par de retención constante. Driver recomendado: CW542.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 9 kg·cm (0,883 N·m)
• Corriente nominal 1,6 A/fase
• Longitud del cuerpo 48 mm, diámetro del eje 6,35 mm

Hoja de datos del producto
Referencia de la hoja: 57BHH48-16-21B

Especificaciones completas
Ángulo de paso — 1,8° ± 5%
Par de retención — 0,883 N·m (9 kg·cm)
Corriente nominal — 1,6 A/Fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 6,35 mm
Tamaño del marco — 57 mm (NEMA 23)
Longitud del cuerpo — 48 mm
Peso — 0,65 kg
Driver recomendado — CW542

Características / especificaciones técnicas

• Modelo: 57BHH48-16-21B
• Tamaño del marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 48 mm
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,883 N·m (9 kg·cm)
• Corriente nominal: 1,6 A/fase
• N.º de conductores: 4
• Diámetro del eje: 6,35 mm
• Peso: 0,65 kg
• Driver recomendado: CW542
