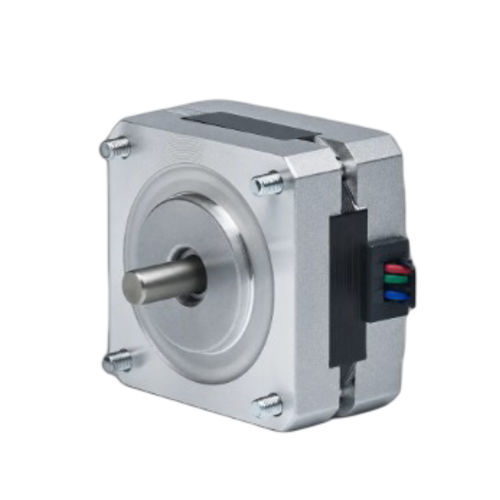

Motor paso a paso 2 fases 39BH47-100A-20-20

paso a paso híbridoNEMA 15

Descripción del producto El 39BH47-100A-20-20 es un motor paso a paso híbrido de 2 fases de 39 mm (NEMA 15) que proporciona 0,196 N·m (2 kg·cm) de par de retención en un cuerpo de 47 mm. Corriente nominal: 1 A/fase. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 0,196 N·m (2 kg·cm)
• Corriente nominal 1 A/fase — bastidor 39 mm (NEMA 15)
• Longitud de cuerpo 47 mm — diámetro de eje 5 mm

Especificaciones eléctricas Ángulo de paso — 1,8° ± 5%
Par de retención — 0,196 N·m (2 kg·cm)
Corriente nominal — 1 A/fase
Número de fases — 2
Número de conductores — 4
Diámetro del eje — 5 mm
Tamaño del bastidor — 39 mm (NEMA 15)
Longitud del cuerpo — 47 mm
Peso — 0,6 kg
Driver recomendado — CW215

Mecánica y rendimiento Plano mecánico y curva par-velocidad disponibles para la serie 39BH para facilitar la integración y la selección en sistemas de movimiento.

Especificaciones técnicas

• Designación del modelo: 39BH47-100A-20-20
• Tamaño del bastidor: 39 mm (NEMA 15)
• Longitud del cuerpo: 47 mm
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,196 N·m (2 kg·cm)
• Corriente nominal: 1 A/fase
• Diámetro del eje: 5 mm
• Número de conductores: 4
• Peso: 0,6 kg
• Driver recomendado: CW215
